Kelebihan dan ciri gandingan pin elastik

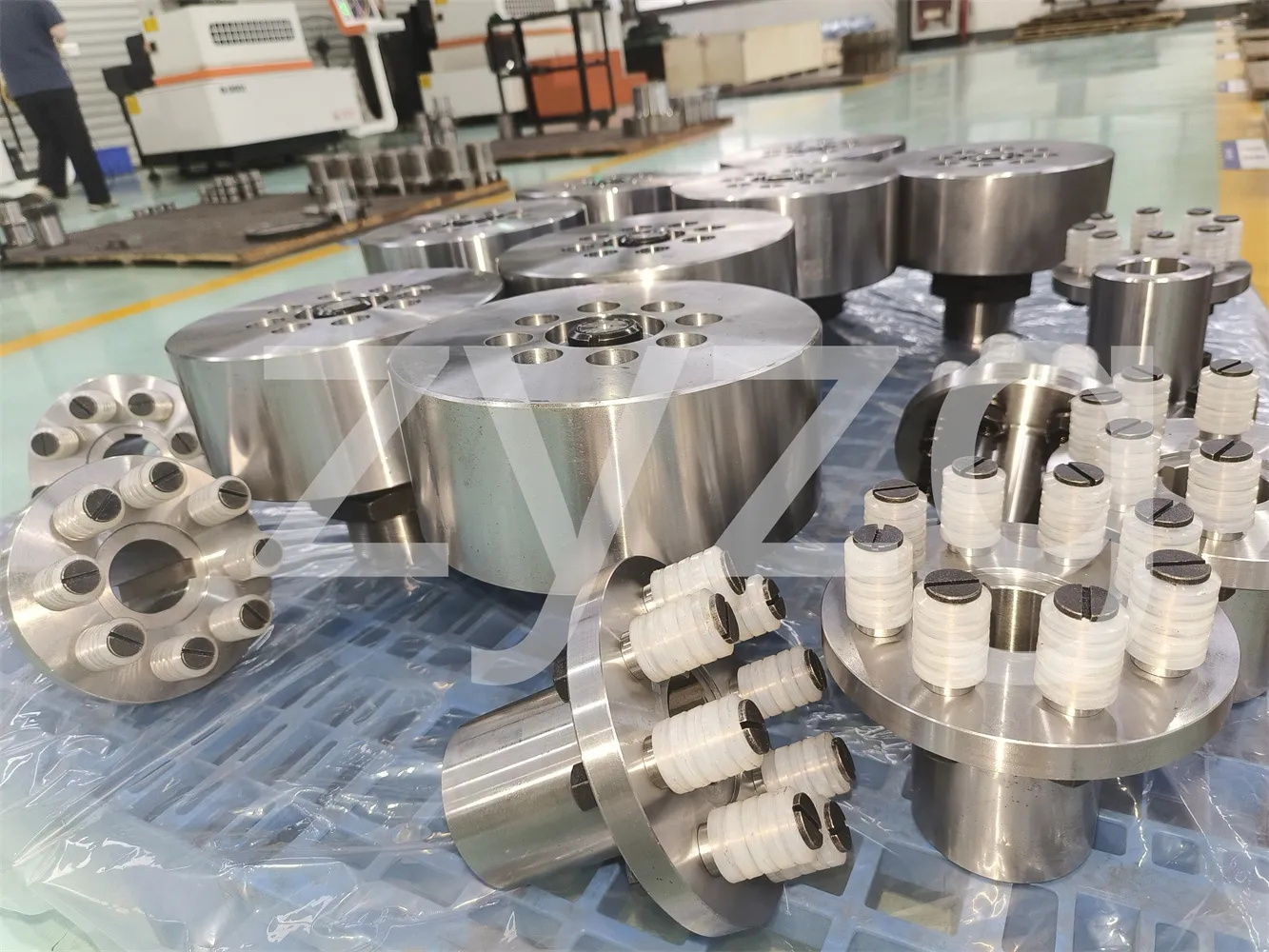

Gandingan pin elastik ialah peranti yang memasukkan pin lajur bahan elastik separa logam ke dalam lubang bebibir dua gandingan, dengan itu mencapai separuh daripada sambungan gandingan. Bahan unsur elastik biasanya nilon, yang mempunyai keupayaan untuk mengimbangi sedikit untuk mengimbangi dua aci. Elemen anjal berfungsi di bawah daya ricih dan mempunyai kebolehpercayaan kerja yang lemah, dan hanya sesuai untuk sistem aci penghantaran kelajuan sederhana dengan keperluan kebolehpercayaan yang lebih rendah. Ia tidak sesuai untuk keadaan kerja dengan keperluan kebolehpercayaan yang lebih tinggi. Sekarang, mari belajar tentang kelebihan dan ciri gandingan pin elastik.

Gandingan pin elastik sesuai untuk pelbagai sistem penghantaran sepaksi. Ia menghantar tork menggunakan kekuatan ricih keratan rentas rod nilon, dengan tork nominal 160 - 160,000 N.M, dan julat suhu kerja -20 - 80. Strukturnya mudah, dengan keupayaan penimbal dan pengurangan getaran dan keupayaan tertentu untuk mengimbangi pengimbangan aci. Ia sesuai untuk digunakan dalam persekitaran yang tidak menyekat bunyi. Jumlah pembetulan yang dibenarkan adalah dalam sudut 0.15 - 0.25 mm ke arah 0.5.

Gandingan pin elastik mempunyai ciri-ciri berikut:

1. Oleh kerana penghantaran tork yang besar, di bawah tork yang sama, ia selalunya mempunyai diameter putaran yang lebih kecil daripada gandingan gigi, volumnya kecil, dan ringan. Ia boleh menggantikan sebahagian gandingan gigi.

2. Berbanding dengan gandingan gigi, ia mempunyai struktur yang lebih ringkas, komponen yang lebih sedikit, mudah untuk dihasilkan, dan tidak memerlukan mesin pemprosesan gear.

3. Penyelenggaraan adalah mudah, jangka hayat adalah panjang, dan pin lajur nilon boleh digantikan dengan mengeluarkan penyekat.

4. Pin lajur nilon adalah bahan pelincir diri, tidak memerlukan pelinciran, yang bukan sahaja menjimatkan minyak pelincir tetapi juga membersihkan persekitaran kerja.

5. Pengurangan tenaga getaran adalah lemah, dan bunyi bising adalah tinggi.

Senario yang boleh digunakan untuk gandingan pin anjal: Elemen anjal gandingan pin anjal biasanya menggunakan nilon, yang mempunyai keupayaan untuk mengimbangi sedikit untuk mengimbangi dua aci. Elemen anjal berfungsi di bawah daya ricih, dan kebolehpercayaan kerja sangat lemah. Ia hanya sesuai untuk sistem aci penghantaran kelajuan sederhana dengan keperluan kebolehpercayaan yang lebih rendah dan tidak sesuai untuk keadaan kerja dengan keperluan kebolehpercayaan yang lebih tinggi.

Kelebihan gandingan pin elastik:

1. Gandingan pin elastik menghantar tork melalui daya geseran yang dihasilkan oleh daya pengetatan kumpulan pin lajur pada permukaan sentuhan, memampatkan lengan elastik getah. Ia sesuai untuk pemasangan dalam sistem dengan tapak tegar, ketinggian pemasangan sederhana hingga tinggi, beban hentaman kecil, dan keperluan pengurangan getaran rendah untuk sistem aci kuasa kecil dan sederhana.

2. Kerja lengan elastik dimampatkan dan cacat. Oleh kerana ketebalan nipis, isipadu kecil, dan ubah bentuk keanjalan terhad lengan elastik, gandingan pin elastik boleh mengimbangi anjakan dan keanjalan garis aci, tetapi jumlah pampasan yang dibenarkan untuk anjakan garis aci adalah kecil, dan keanjalannya lemah.

3. Struktur gandingan pin elastik adalah mudah, mudah untuk dihasilkan, tidak memerlukan pelinciran, tidak perlu disinter dengan logam, ia adalah mudah untuk menggantikan lengan elastik, tidak memerlukan menggerakkan gandingan separuh, dan boleh mengimbangi ketidakjajaran relatif kedua-dua aci dan prestasi getaran dan penimbalan.
