Gandingan gear pin elastik lubang aci kon jenis ZCD(Q/YZ33007X-2018)

Name: Gandingan gear pin elastik lubang aci kon jenis ZCD(Q/YZ33007X-2018)
Rating: 5 (99 reviews)

ZCD jenis lubang aci kon anjal gandingan gear Pin Ciri Teras

1. Kesesuaian lubang kon yang sangat baik: Satu hujung ialah lubang aci kon, yang diketatkan oleh permukaan kon, mencapai ketepatan penjajaran tinggi dan pemasangan dan pembongkaran yang mudah. Ia sesuai untuk sambungan terus dengan aci keluaran kon pengurang motor/gear, memastikan penghantaran tork yang stabil dan boleh dipercayai.

2. Transmisi tork tugas berat dan cekap： Julat tork nominal adalah lebar (sehingga beberapa ratus ribu N·m), dengan diameter pusingan yang lebih kecil, isipadu yang lebih kecil, dan berat yang lebih ringan di bawah tork yang sama, yang boleh menggantikan sebahagian gandingan jenis gigi.

3. Keupayaan pampasan tiga dimensi： Pin elastik dan alur gigi boleh mengimbangi penyimpangan paksi (kira-kira 1.5~2.5mm), jejari (kira-kira 0.3~0.6mm), dan sudut (kira-kira 0.5°), menyesuaikan diri dengan ralat pemasangan dan ubah bentuk keadaan kerja.

4. Bebas penyelenggaraan dan bunyi yang rendah: Pin nilon adalah pelincir sendiri, tidak memerlukan pelinciran tambahan, dan bersih dan mesra alam; strukturnya mudah, dan pin boleh diganti dengan mengeluarkan plat pelindung, dengan kos penyelenggaraan yang rendah.

5. Struktur ringkas dan pembuatan mudah： Beberapa bahagian, tiada pemprosesan gear berketepatan tinggi diperlukan, kitaran pembuatan pendek dan kos yang lebih rendah.

6. Syarat dan had kerja： Julat suhu kerja ialah -20 ℃ hingga 70 ℃, sesuai untuk jentera am dengan beban sederhana hingga berat dan henti mula yang kerap; getaran dan pengurangan hingar adalah sederhana, tidak sesuai untuk keadaan dengan keperluan ketat untuk kawalan getaran/bunyi, kelajuan tinggi atau suhu melampau.

7. Perlindungan lebihan: Apabila terbeban, pin elastik boleh berubah bentuk atau pecah untuk melindungi komponen penghantaran utama (seperti motor, pengurang).
Ringkasan

Dengan lubang aci kon, penjajaran ketepatan tinggi dan pemasangan/pembubaran yang mudah dicapai. Ia juga mempunyai transmisi beban berat dan kilasan, serta pampasan tiga elemen. Ia bebas pelinciran dan mudah diselenggara, menjadikannya pilihan kos efektif untuk sistem sambungan aci kon tugasan sederhana dan berat.

Hubungi Kami

Muat Turun PDF

PRAV: Gandingan tayar jenis LCA (Q/YC 34009X-2018)
SETERUSNYA: Gandingan pin elastik jenis ZCL dengan roda brek (Q/YZ 33008X-2018)

Parameter Produk

Hantar Mesej

PARAMETER TEKNIKAL

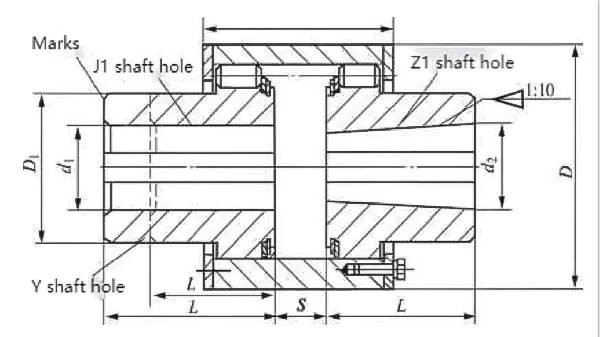

Parameter asas dan dimensi utama gandingan gear pin elastik jenis ZCD dengan lubang aci kon

taip	Nominal tork N·m	dibenarkan kelajuan [n]/r.min⁻¹	Lubang aci diameter d₁,d₂	Lubang aci panjang		D	D₁	B	S	Detik daripada inersia I/kg·m²	Mass m/kg
taip	Nominal tork N·m	dibenarkan kelajuan [n]/r.min⁻¹	Lubang aci diameter d₁,d₂	Y	J₁, Z₁	D	D₁	B	S	Detik daripada inersia I/kg·m²	Mass m/kg
ZCD1	112	5000	6,18,19	42	30	78	40	65	14.5	0.002	2.08
			20,22,24	52	38			70	16.5		2.25
			25,28	62	44			75	20.5		2.3
ZCD2	250		25,28	62	44	90	50	88	20.5	0.004	3.74
ZCD2	250		30,32	82	60	90	50	92	24.5	0.004	3.98
ZCD3	630	4500	30,32,35,38	82	60	118	65	115	25	0.015	9.43
ZCD3	630	4500	40,42	112	84	118	65	125	31	0.016	10.3
ZCD4	1800	4200	40,42,45,48,50,55,56	112	84	158	90	145	32	0.052	22.46
ZCD4	1800	4200	60	142	107	158	90	152	39	0.061	22.36
ZCD5	4500	4000	50,55,56	112	84	192	120	145	32	0.131	29.24
			60,63,65,70,71,75	142	107			152	39	0.141	21.71
			80	172	132			158	44	0.143	30.45
ZCD6	8000	3300	60,63,65,70,71,75	142	107	230	130	175	40	0.309	48.16
ZCD6	8000	3300	80,85,90,95	172	132	230	130	178	45	0.312	47.25
ZCD7	11200	2900	70,71,75	142	107	260	160	178	40	0.535	64.13
			80,85,90,95	172	132			182	45	0.546	68.38
			100,110	212	167			188	50	0.57	69.42
ZCD8	18000	2500	80,85,90,95	172	132	300	190	202	46	1.091	102.7
			100,110,120,125	212	167			208	51	1.157	108.8
			130	252	202			212	56	1.105	101.7
ZCD9	25000	2300	90,95	172	132	335	220	232	47	1.957	142.4
			100,110,120,125	212	167			238	52	2.097	157.5
			130,140,150	252	202			242	57	2.157	156
ZCD10	31500	2100	100,110,120,125	212	167	355	245	240	53	2.728	184.2
			130,140,150	252	202			245	58	2.84	188.5
			160,170	302	242			255	68	2.926	184.1
ZCD11	40000	2000	110,120,125	212	167	380	260	260	53	3.659	212.3
			130,140,150	252	202			265	58	3.87	225
			160,170,180	302	242			275	68	4.021	224.8
ZCD12	63000	1700	130,140,150	252	202	445	290	282	58	7.548	352.7
			160,170,180	302	242			252	68	7.94	335.2
			190,200	352	282			302	78	8.051	327.9
ZCD13	100000	1500	150	252	202	515	345	313	58	14.925	468.4
			160,170,180	302	242			323	68	15.892	513.1
			190,200,220	352	282			332	78	16.514	524.5
