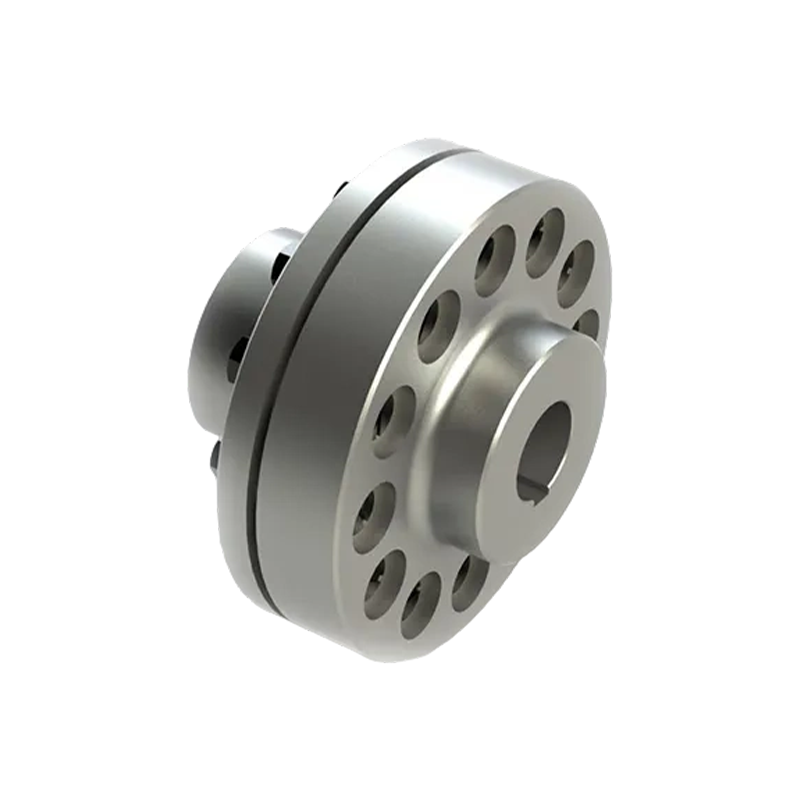

Gandingan pin lengan elastik jenis TC (Q/YZ 320033-2018)
Gandingan pin lajur lengan elastik jenis TC (Q/YZ 320033-2018) ialah komponen fleksibel berprestasi tinggi yang menggunakan ubah bentuk lengan elastik untuk mencapai penghantaran kuasa. Kelebihan terasnya terletak pada reka bentuk jurang yang tepat antara bulatan luar lengan elastik dan lubang bebibir, yang memberikan gandingan dengan keupayaan pampasan anjakan yang sangat baik, mengimbangi pengimbangan relatif antara dua aci dengan berkesan dan menyerap beban impak semasa operasi. Ia mempunyai kebolehsuaian alam sekitar yang sangat baik dan boleh mengekalkan prestasi fizikal yang stabil dalam julat suhu yang luas dari -30 ℃ hingga 80 ℃. Strukturnya ringkas, boleh dipercayai dan tidak memerlukan pelinciran, menjadikannya pilihan ideal untuk mencapai penyerapan hentakan dan pengurangan hingar dalam sistem penghantaran tork bersaiz kecil dan sederhana.
- Parameter Produk
- Hantar Mesej
PARAMETER TEKNIKAL

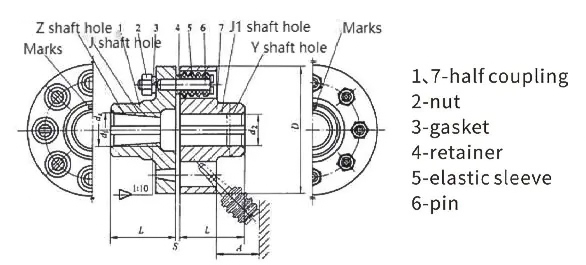

Parameter asas dan dimensi utama gandingan pin lengan elastik jenis TC
| Model | Nominal Tork T n /N·m | dibenarkan Kelajuan [n]/r.min⁻¹ | Lubang Aci Diameter d₁, d₂, d z | L | D | S | A | Mass m/kg | Mass Detik daripada Inersia I/kg·m² |
| TC1 | 16 | 8800 | 10,11 | 25 | 71 | 3 | 18 | 0.818 | 0.00047 |
| 12,14 | |||||||||
| TC2 | 25 | 7600 | 12,14 | 35 | 80 | 1.195 | 0.00084 | ||
| 16,18,19 | |||||||||
| TC3 | 63 | 6300 | 16,18,19 | 38 | 95 | 4 | 35 | 2.195 | 0.0023 |
| 20,22 | |||||||||
| TC4 | 100 | 5700 | 20,22,24 | 40 | 106 | 3.2 | 0.0037 | ||
| 25,28 | |||||||||
| TC5 | 224 | 4600 | 25,28 | 50 | 128 | 5 | 45 | 6.052 | 0.012 |
| 30,32,35 | |||||||||
| TC6 | 355 | 3800 | 32,35,38 | 55 | 158 | 9.568 | 0.028 | ||
| 40,42 | |||||||||
| TC7 | 560 | 3600 | 40,42,45,48 | 65 | 188 | 15.7 | 0.055 | ||
| TC8 | 1120 | 3000 | 45,48,50,55,56 | 70 | 224 | 6 | 65 | 24 | 0.134 |
| 60,63 | |||||||||
| TC9 | 1600 | 2850 | 50,55,56 | 80 | 248 | 31 | 0.213 | ||
| 60,63,65,70,71 | |||||||||
| TC10 | 3150 | 2300 | 63,65,70,71,75 | 100 | 315 | 8 | 80 | 61.4 | 0.66 |
| 80,85,90,95 | |||||||||
| TC11 | 6300 | 1800 | 80,85,90,95 | 115 | 400 | 10 | 100 | 120.7 | 2.12 |
| 100,110 | |||||||||
| TC12 | 12500 | 1450 | 100,110,120,125 | 135 | 475 | 12 | 130 | 210.34 | 5.39 |
| 130 | |||||||||
| TC13 | 22400 | 1150 | 120,125 | 160 | 600 | 14 | 180 | 419.36 | 17.58 |
| 130,140,150 | |||||||||
| 160,170 |
