Apakah yang Menjadikan Gandingan Grid Pilihan Biasa untuk Penjajaran Aci Industri?

Jawapan Langsung: Grid Keluli Fleksibel Menyerap Salah Jajaran

Gandingan grid dipilih untuk kerja penjajaran aci perindustrian terutamanya kerana elemen grid keluli fleksibel yang terletak di antara dua hab boleh lentur sedikit untuk menampung sejumlah kecil penjajaran sudut, selari dan paksi tanpa menghantar tegasan itu terus ke galas atau aci yang disambungkan. Tindakan lenturan inilah yang memisahkan gandingan grid daripada gandingan tegar, memandangkan peralatan yang dijajar dengan teliti cenderung terkeluar daripada penjajaran sebenar dari semasa ke semasa disebabkan pengembangan terma, pemendapan asas atau kehausan biasa , dan spring grid menyerap pergerakan itu semasa masih memindahkan tork antara aci pemacu dan pemacu. Oleh kerana elemen grid juga memampatkan sedikit di bawah beban, ia memberikan tahap penyerapan hentakan dan lembapan getaran yang membantu melindungi kotak gear, motor dan pam daripada pancang tork secara tiba-tiba semasa permulaan atau keadaan pemuatan tidak sekata.

Bagaimana Elemen Spring Grid Memindahkan Tork

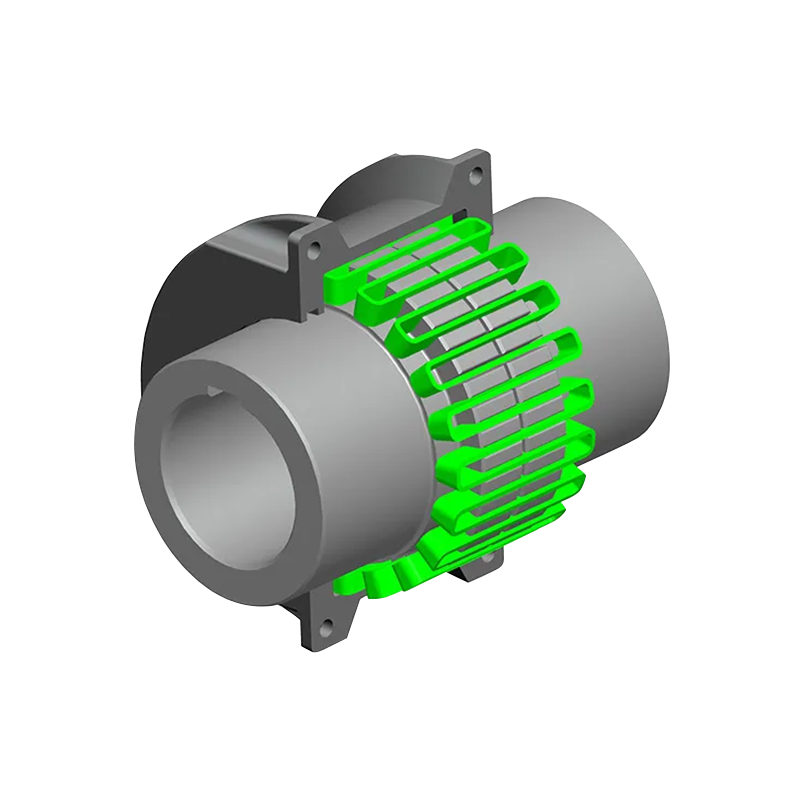

Prinsip kerja a gandingan grid berpusat pada spring keluli berbentuk serpentin atau zigzag yang berputar melalui slot yang dimesin menjadi dua bebibir hab yang bertentangan. Apabila tork berpindah dari satu hab ke hab yang lain, spring grid memampatkan dan melentur dalam slot ini, membenarkan julat pergerakan relatif yang kecil antara kedua-dua aci sambil mengekalkan penghantaran kuasa berterusan. Tingkah laku lentur inilah yang membolehkan gandingan bertolak ansur dengan pengimbangan selari dan ketidakjajaran sudut antara aci yang disambungkan, keadaan yang akan menyebabkan gandingan pepejal dan tegar mengikat atau menjana tegasan berlebihan pada galas. Perumah penutup di sekeliling biasanya menyertakan elemen grid dan dibungkus dengan gris pelincir, kedua-duanya untuk mengurangkan geseran semasa spring melentur dan untuk menjauhkan bahan cemar daripada permukaan logam yang bergerak.

Mengapa Mata Air Logam Berkelakuan Berbeza Daripada Unsur Elastomer

Tidak seperti gandingan yang bergantung pada unsur getah atau polimer untuk memberikan fleksibiliti, spring grid logam menawarkan kelewatan anjal yang minimum, bermakna aci keluaran bertindak balas kepada gerakan input dengan ketinggalan atau tindak balas yang sangat sedikit. Ciri ini menjadikan reka bentuk jenis grid sebagai pilihan yang munasabah dalam aplikasi di mana nisbah penghantaran yang konsisten penting, walaupun pertukarannya ialah spring logam biasanya memberikan kurang kelembapan getaran daripada sisipan elastomer lembut, jadi ketepatan penjajaran semasa pemasangan kekal lebih penting berbanding dengan gandingan berasaskan getah.

Sifat Bahan Di Sebalik Suhu Tinggi dan Toleransi Beban

Gandingan grid bergantung pada keluli aloi yang dikeraskan untuk spring grid itu sendiri, pilihan bahan yang membolehkan komponen melentur berulang kali di bawah beban kitaran tanpa retak keletihan sepanjang tempoh perkhidmatan yang panjang. Oleh kerana spring adalah logam dan bukannya sebatian polimer, ia cenderung untuk bertahan dengan baik di bawah suhu operasi yang tinggi dan kelajuan putaran yang lebih tinggi, keadaan yang boleh menyebabkan gandingan berasaskan getah melembut, mengeras atau merosot lebih awal. Badan hab biasanya dimesin daripada besi tuang atau keluli, potongan ketepatan dengan alur yang sepadan dengan laluan serpentin spring grid, dan keseluruhan pemasangan disertakan dalam perumah dua keping yang mengekalkan pelincir dan melindungi elemen lentur daripada habuk, lembapan dan serpihan di persekitaran sekeliling.

Membandingkan Gandingan Grid dengan Jenis Gandingan Fleksibel Lain

Dalam kategori gandingan fleksibel yang lebih luas yang menggunakan elemen anjal logam, gandingan grid terletak di samping reka bentuk diafragma dan jenis cakera, setiap satu sesuai dengan keadaan operasi yang agak berbeza. Gandingan diafragma, yang bergantung pada cakera logam nipis dan bukannya spring luka, cenderung menawarkan tindak balas sifar dan sering dipilih untuk aplikasi yang didorong ketepatan atau servo di mana ketepatan kedudukan lebih penting daripada penyerapan kejutan. Gandingan grid, sebagai perbandingan, menyediakan kapasiti penimbal yang sederhana sambil masih mengekalkan kekuatan tinggi dan kapasiti tork yang dikaitkan dengan elemen anjal logam, menjadikannya jalan tengah yang praktikal antara gandingan tegar dan reka bentuk elastomerik yang lebih lembut untuk peralatan berputar industri am.

Aplikasi Perindustrian Biasa untuk Reka Bentuk Gandingan Grid

Gandingan grid kerap muncul dalam peralatan di mana toleransi salah jajaran sederhana dan penyerapan hentakan kedua-duanya penting, seperti sambungan antara motor elektrik dan pam, pemampat, kipas dan pelbagai jenis kotak gear industri. Keupayaan mereka untuk mengendalikan pancang tork semasa permulaan motor menjadikannya sesuai untuk sistem pemacu penghantar dan peralatan penghancuran atau pengisaran, di mana perubahan beban mengejut adalah perkara biasa semasa operasi biasa. Dalam persekitaran pemprosesan yang lebih berat seperti perlombongan, pengeluaran simen dan pengendalian bahan, gandingan grid sering dipasangkan dengan peralatan yang tertakluk kepada pemuatan berubah-ubah, kerana elemen spring membantu mengatasi perubahan tork mendadak yang sebaliknya akan memberi tekanan tambahan pada aci dan galas yang disambungkan.

Faktor Penyelenggaraan dan Pemasangan yang Mempengaruhi Prestasi

Oleh kerana spring grid logam menawarkan penimbalan yang agak lemah di sebelah gandingan elastik bukan logam, mencapai penjajaran aci yang tepat semasa pemasangan kekal penting walaupun gandingan itu sendiri boleh bertolak ansur dengan sisihan kecil semasa operasi. Pemeriksaan berkala gris yang dibungkus di dalam perumah penutup membantu memastikan spring grid terus melentur dengan lancar tanpa geseran atau haus yang berlebihan pada titik sentuhan antara spring dan alur hab. Dari masa ke masa, spring grid boleh mengalami keletihan jika keadaan operasi kerap melebihi kapasiti tork terkadarnya, jadi pemadanan saiz gandingan dengan beban dan keperluan kelajuan sebenar peralatan yang disambungkan memainkan peranan yang bermakna dalam memanjangkan selang perkhidmatan dan mengelakkan penggantian pramatang.
