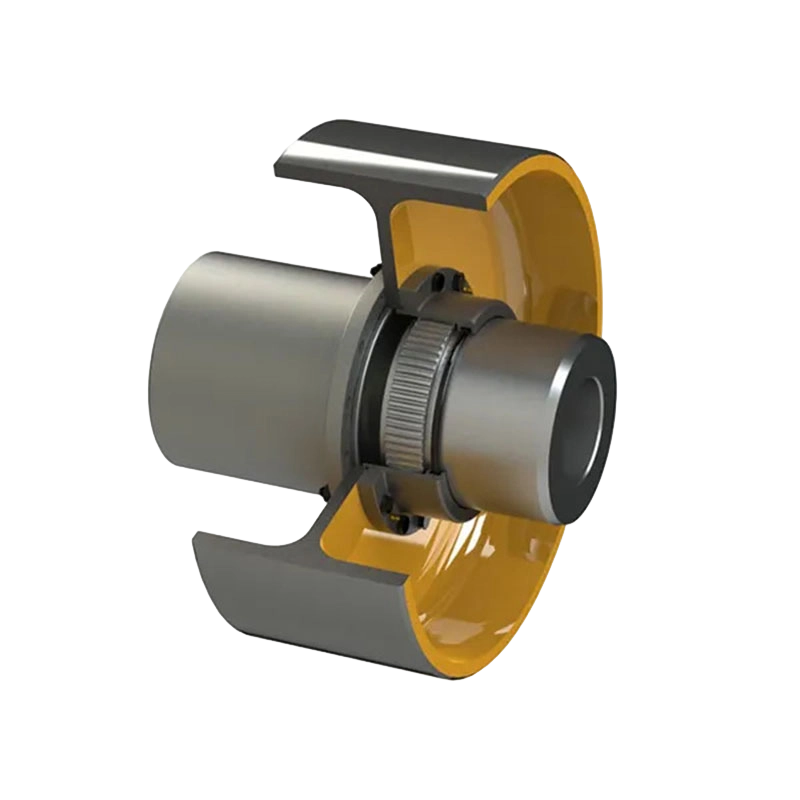

Gandingan gear Drum GBLZ dengan roda brek (Q/YG 11005X-2018)

Gambaran Keseluruhan Produk:
Gandingan Gendang-Gendang Siri GBLZ dengan Roda Brek mewakili barisan hadapan inovasi kejuruteraan mekanikal, menggabungkan reka bentuk gandingan gear-gendang tradisional dengan teknologi brek termaju. Direka kejuruteraan untuk menyampaikan kedua-dua transmisi tork yang cekap dan keupayaan brek yang tepat dalam aplikasi perindustrian, produk ini adalah pilihan ideal untuk persekitaran yang memerlukan keselamatan, kecekapan dan kebolehpercayaan yang sangat tinggi.

Ciri dan Kelebihan Utama:

1. Transmisi Tork Luar Biasa dan Pampasan Salah Jajaran: Gandingan ini menampilkan reka bentuk gear drum yang teguh dengan gigi gear dalaman yang memastikan penghantaran tork lancar antara aci. Struktur ini bukan sahaja menyokong beban tork yang tinggi tetapi juga mengimbangi ketidakjajaran sudut, jejari dan paksi, dengan itu mengurangkan tekanan mekanikal dan memanjangkan hayat perkhidmatan peralatan.

2. Fungsi Brek Ketepatan Bersepadu: Ciri unik produk ini ialah penyepaduan langsung roda brek ke dalam mekanisme gandingan. Reka bentuk inovatif ini membolehkan nyahpecutan atau berhenti terkawal—sama ada untuk kelembapan beransur-ansur semasa operasi rutin atau berhenti serta-merta dalam situasi kecemasan—menyediakan kawalan kelajuan yang tepat dan meningkatkan keselamatan dengan ketara.

3. Bahan Berkualiti Tinggi dan Ketahanan: Dihasilkan menggunakan keluli gred tinggi atau keluli aloi, produk ini menunjukkan ketahanan yang luar biasa, rintangan kakisan dan kebolehpercayaan, walaupun dalam keadaan beban berat.

4. Pemasangan dan Penyelenggaraan yang Mudah: Terima kasih kepada reka bentuk modular dan mesra pengguna, gandingan terintegrasi dengan lancar ke dalam sistem sedia ada. Proses penyelenggaraannya adalah mudah, memerlukan masa henti minimum untuk pemeriksaan, pembaikan atau penggantian, dengan itu mengoptimumkan produktiviti keseluruhan.

Parameter Teknikal Utama:
Menurut dokumentasi teknikal dan helaian data, siri ini terdiri daripada pelbagai model dari GBLZ1 hingga GBLZ14. Parameter utama termasuk:

Tork Nominal (Tn): Berjulat daripada 0.63 kN·m (GBLZ1) hingga 125 kN·m (GBLZ14).
Kelajuan Dibenarkan ([n]): Sehingga 4000 r/min (GBLZ1), dengan model yang lebih besar—seperti GBLZ14—dinilaikan pada 950 r/min.
Diameter Gergaji (d1, d2, dZ): Menyokong pelbagai saiz, dengan diameter lubang tirus maksimum sehingga 220 mm.
Diameter Roda Brek (D₀): Saiz standard termasuk 160mm, 200mm, 250mm, 315mm, 400mm, 500mm, 630mm, 710mm dan 800mm.
Jisim Roda Brek dan Momen Inersia: Contohnya, roda brek 160mm mempunyai jisim 2.83 kg, manakala roda brek 800mm mencapai jisim 203 kg.

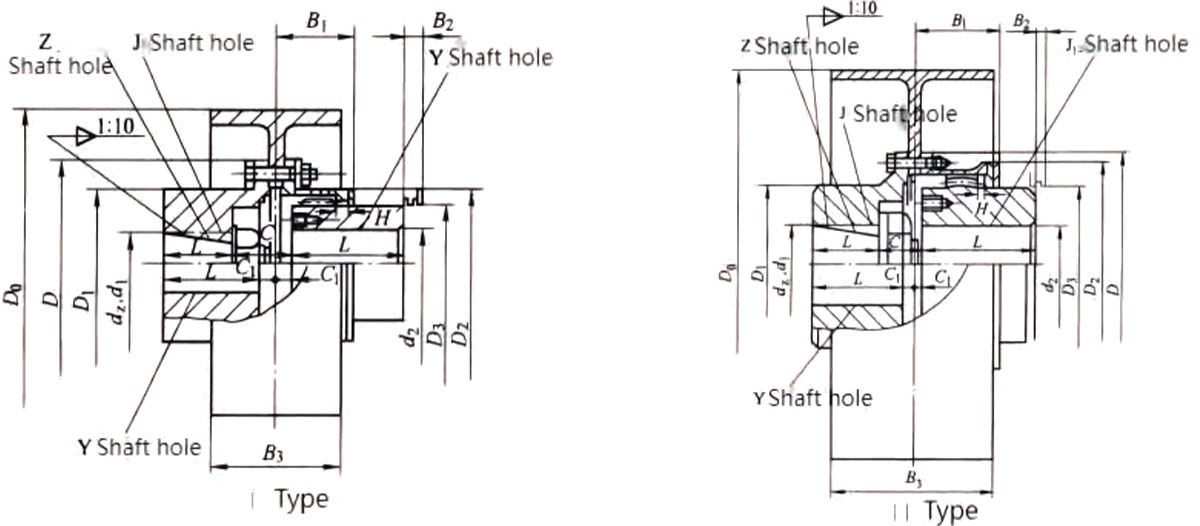

Jenis Struktur:
Produk ini tersedia dalam dua jenis struktur utama (Jenis I dan Jenis II) untuk menampung pelbagai keperluan pemasangan. Dalam reka bentuk, dimensi B₂ secara khusus ditetapkan sebagai ruang kelegaan yang diperlukan untuk penggantian meterai.

Industri Aplikasi:
Gandingan jenis GBLZ, yang dikeluarkan oleh MCC Heavy Industry Technology (Zhenjiang) Co., Ltd., digunakan secara meluas dalam industri berikut:
- Peralatan Metalurgi dan Jentera Perlombongan
- Peralatan Mengangkat dan Pelabuhan
- Peralatan Rawatan Air dan Jentera Pembuatan Kertas
