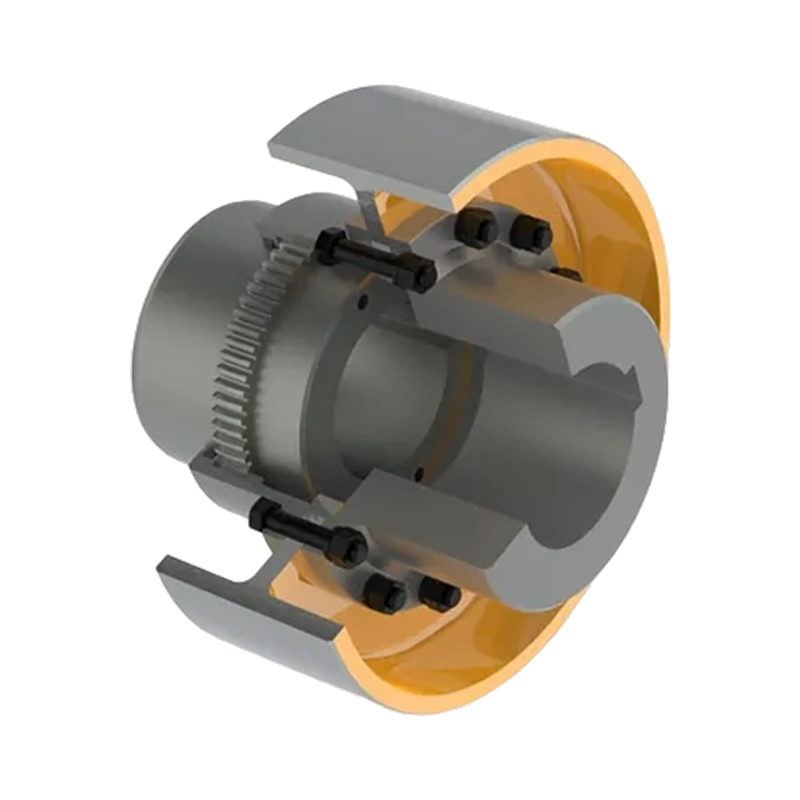

Gandingan gear Drum GCL dengan roda brek (Q/YG 13011X-2018)

Gambaran Keseluruhan Produk: Gandingan gear dram jenis GCL dengan roda brek (standard: Q/YG 13011X-2018) ialah penyelesaian transmisi inovatif yang menyepadukan dengan sempurna teknologi transmisi gear dram berkecekapan tinggi dengan fungsi brek. Sambil mencapai transmisi tork yang tinggi, gandingan ini menyediakan kawalan yang tepat dan keupayaan nyahpecutan/berhenti untuk gerakan putaran peralatan industri melalui struktur roda brek bersepadunya.

Ciri Reka Bentuk Teras:

1. Transmisi dan Brek Bersepadu: Sistem ini menyepadukan dengan lancar kecekapan penghantaran gandingan gear dengan fungsi kawalan roda brek, menyediakan penyelesaian komprehensif untuk penghantaran kuasa dan kawalan gerakan dalam jentera industri berat.

2. Gear Drum Berprestasi Tinggi: Bahagian gear dalaman diperbuat daripada bahan berkekuatan tinggi seperti keluli aloi, menampilkan fleksibiliti yang sangat baik untuk mengimbangi ketidakjajaran paksi secara berkesan (jejarian, paksi dan sudut), dengan itu mengurangkan beban tegasan pada peralatan yang disambungkan.

3. Kawalan Brek Tepat: Reka bentuk roda brek bersepadu membolehkan peralatan memecut laju atau berhenti sepenuhnya mengikut keperluan operasi atau keselamatan, dengan ketara meningkatkan keselamatan dan fleksibiliti sistem penghantaran.

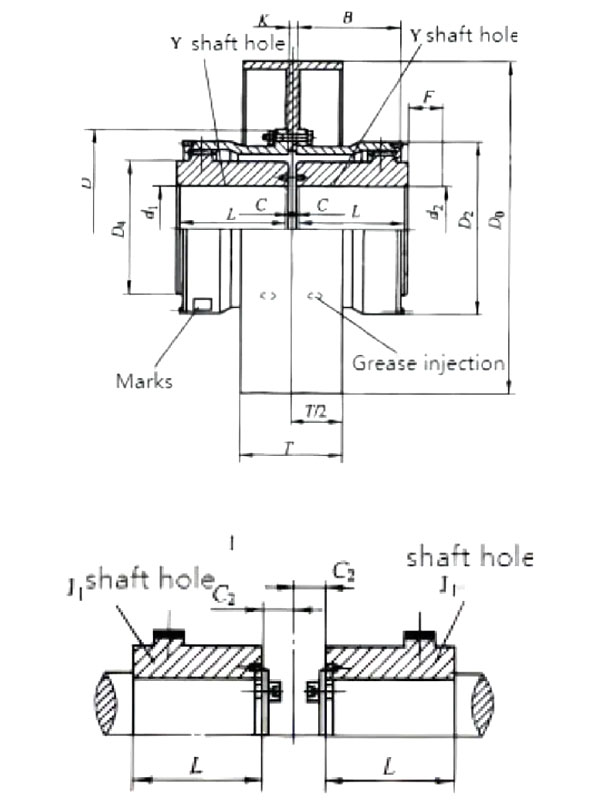

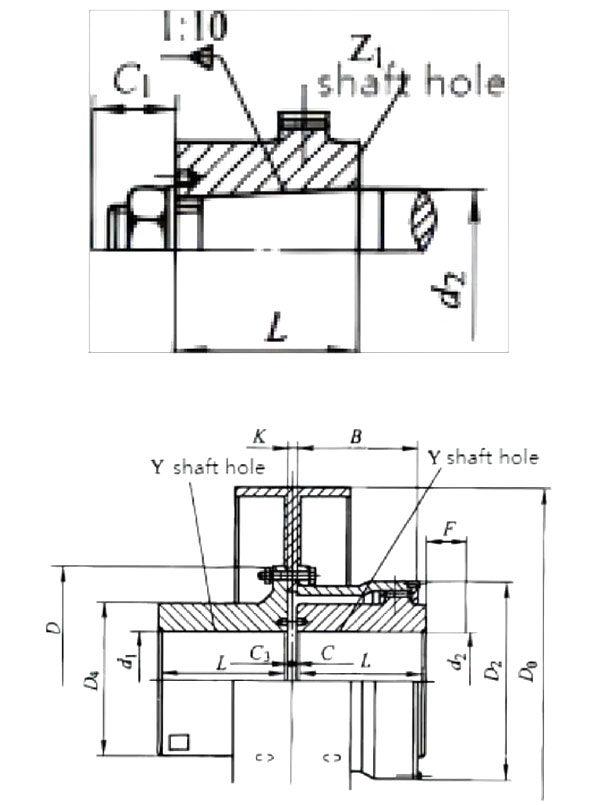

4. Pelbagai Bentuk Struktur: Seperti yang ditunjukkan dalam lukisan teknikal, siri ini menawarkan dua susunan struktur utama: GCL-I dan GCL-II, untuk menyesuaikan diri dengan keperluan ruang dan pemasangan yang berbeza.

5. Sistem Pelinciran yang Mudah: Perumahan dilengkapi dengan port suntikan minyak khusus untuk penyelenggaraan pelinciran rutin yang mudah, memastikan kebolehpercayaan jangka panjang gigi gear.

6. Spesifikasi Teknikal dan Parameter: Gandingan siri GCL merangkumi pelbagai spesifikasi daripada GCL1 hingga GCL14, memenuhi pelbagai keperluan tork industri:

1. Tork Nominal (T _n ): Julat luas, dari 800 N·m hingga 180,000 N·m.

2. Kelajuan Dibenarkan ([n]): Sehingga 4000 r/min (bergantung pada spesifikasi).

3. Diameter Roda Brek (D ₀ ): Pelbagai saiz roda brek standard tersedia, dengan diameter antara 160 mm hingga 800 mm.

4. Keserasian Lubang Aci: Menyokong pelbagai jenis lubang aci seperti Y, J1 dan Z1, dengan pelbagai diameter aci yang serasi (minimum 12mm, maksimum sehingga 260mm).

Nilai dan Medan Permohonan: Oleh kerana gabungan transmisi tugas berat dan ciri brek yang tepat, produk ini merupakan pilihan ideal untuk peralatan dalam bidang berikut dengan keperluan keselamatan dan ketahanan yang sangat tinggi:

1. Sistem Penyampaian: Seperti pemacu dan brek kecemasan tali pinggang penghantar yang besar.

2. Jentera Berat: Termasuk penghancur, pengadun, kilang, dll.

3. Peralatan Industri Khusus: Digunakan secara meluas dalam industri metalurgi, perlombongan, angkat, pelabuhan dan mesin penyenggaraan air.

Pemasangan dan Penyelenggaraan: Gandingan ini menampilkan reka bentuk yang mesra pengguna, memudahkan proses pemasangan dan bertujuan untuk meminimumkan masa henti peralatan. Pemeriksaan visual yang kerap dan penambahan gris boleh memanjangkan hayat perkhidmatan sistem dengan berkesan dan mengurangkan kos operasi keseluruhan.
