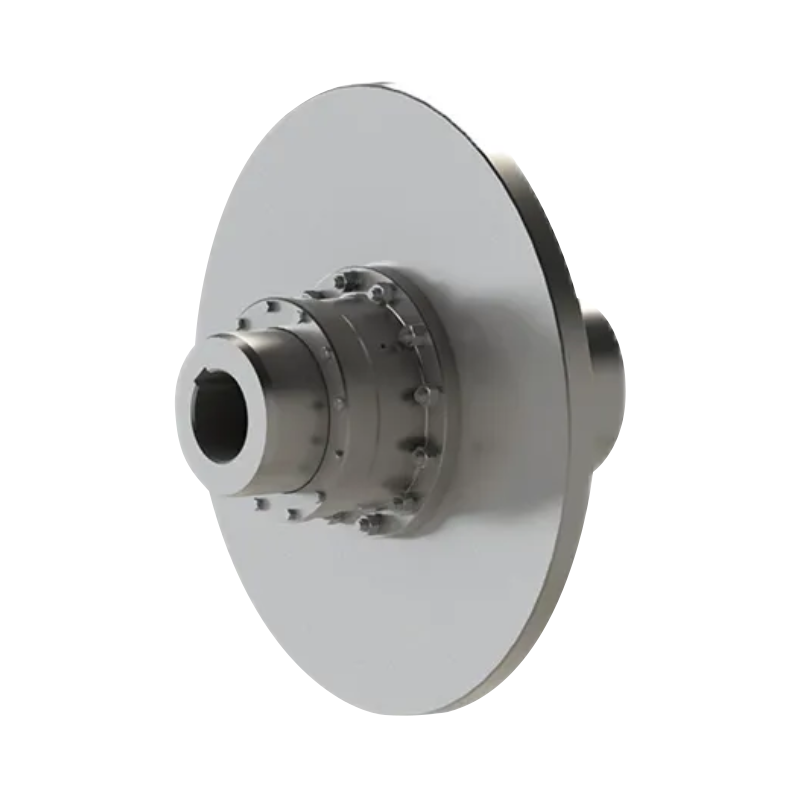

Gandingan gear Drum GAP dengan cakera brek (Q/YG 12008X-2018)

Reka Bentuk Teras dan Ciri Struktur:

1. Keupayaan Pampasan Salah Jajaran yang Dipertingkatkan:
Berbanding dengan model konvensional, gandingan GAP menampilkan reka bentuk lengan gear dalaman yang lebih luas. Struktur geometri khusus ini menyediakan keupayaan pampasan anjakan paksi yang unggul, membolehkan gandingan berfungsi dengan baik apabila mengendalikan sisihan penjajaran kompleks.

2. Struktur Pengagihan Beban Dioptimumkan:
Dalam konfigurasi industri biasa, gandingan GAP biasanya dipasangkan dengan gandingan GBZ dan GAZ, dengan aci perantaraan disambungkan melalui hujung lengan gear luaran. Cakera brek dipasang terus pada gandingan separuh, membolehkan beban berat dan getaran yang dihasilkan semasa brek diserap sepenuhnya oleh gandingan separuh. Reka bentuk ini meningkatkan prestasi penjeratan gigi gear yang dinobatkan dengan ketara semasa brek dan memanjangkan hayat perkhidmatan keseluruhan sistem penghantaran.

3. Fleksibiliti Putaran Dwi Arah:
Produk ini menyokong kedua-dua putaran mengikut arah jam dan lawan jam, menjadikannya sangat sesuai untuk menuntut keadaan operasi yang melibatkan permulaan, hentian dan perubahan arah yang kerap.

Kelebihan Prestasi Utama:

1. Kapasiti Penghantaran Kuasa Cemerlang:
Produk ini meliputi julat tork yang luas, dengan kapasiti tork nominal (Tn) antara 630 N·m hingga 112,000 N·m.

2. Standard Keselamatan yang Ketat:
Untuk mengelakkan kerosakan mekanikal, spesifikasi reka bentuk menetapkan bahawa tork brek maksimum (Tm) tidak boleh melebihi dua kali tork nominal (Tm ≤ 2Tn). Keperluan ini menyediakan margin keselamatan yang boleh dipercayai untuk keseluruhan sistem penghantaran.

3. Prestasi Kelajuan Tinggi:
Model yang lebih kecil, seperti GAP1, menawarkan kelajuan putaran yang dibenarkan sehingga 4,000 r/min sambil mengekalkan keseimbangan putaran yang sangat baik dan tahap getaran yang rendah walaupun dalam keadaan operasi berkelajuan tinggi.

4. Reka Bentuk Mesra Penyelenggaraan:

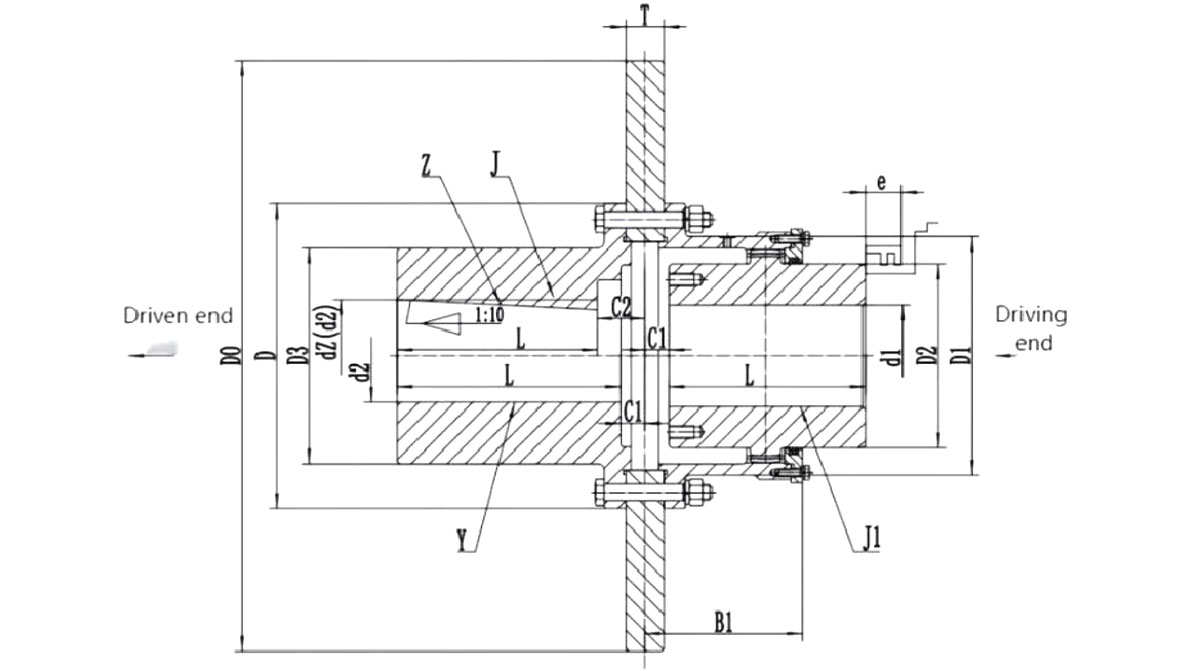

Dimensi khusus yang ditandakan sebagai "e" ditakrifkan dalam parameter struktur untuk memberikan kelegaan yang diperlukan untuk penggantian meterai. Reka bentuk berorientasikan pengguna ini membolehkan kakitangan penyelenggaraan melakukan servis dan penggantian pengedap dengan mudah tanpa membongkar sistem sepenuhnya.

Gambaran Keseluruhan Spesifikasi Teknikal:
Siri GAP tersedia dalam berbilang model antara GAP1 hingga GAP14.

1. Keserasian Bore:
Menyokong pelbagai konfigurasi lubang aci, termasuk kombinasi Y-Y, J1-J1, dan Z-Z, memberikan fleksibiliti untuk keperluan pemasangan yang berbeza.

2. Spesifikasi Cakera Brek:
Diameter cakera brek standard (D₀) berjulat dari 315 mm hingga 1000 mm, menjadikan gandingan serasi dengan pelbagai jenis sistem brek cakera arus perdana.

3. Keupayaan Tugas Berat:
Diameter lubang maksimum (dz) mencapai 220 mm, membolehkan gandingan untuk menampung sistem aci kuasa pelbagai mesin industri berat.

Pelbagai Aplikasi Perindustrian:
Dengan penyepaduan brek yang boleh dipercayai dan prestasi pampasan yang sangat baik, gandingan GAP telah menjadi penyelesaian pilihan dalam banyak sektor perindustrian berat.

1. Jentera Mengangkat dan Pelabuhan:
Berfungsi sebagai komponen penting dalam mekanisme pengangkatan dan perjalanan, memastikan permulaan, pemberhentian dan kedudukan beban berat yang tepat.

2. Peralatan Metalurgi dan Perlombongan:
Mengekalkan kestabilan sistem penghantaran kuasa di bawah keadaan operasi yang teruk yang dicirikan oleh suhu tinggi dan beban hentaman berat.

3. Sistem Rawatan Air, Pembuatan Kertas dan Penghantar:
Menyediakan sokongan penghantaran kuasa yang tahan lama dan boleh dipercayai dalam barisan pengeluaran yang memerlukan sambungan aci yang panjang dan operasi brek yang kerap.
