Jenis GAPK dengan gandingan gear dram cakera (Q/YG 12009X-2018)

Name: Jenis GAPK dengan gandingan gear dram cakera (Q/YG 12009X-2018)
Rating: 5 (99 reviews)

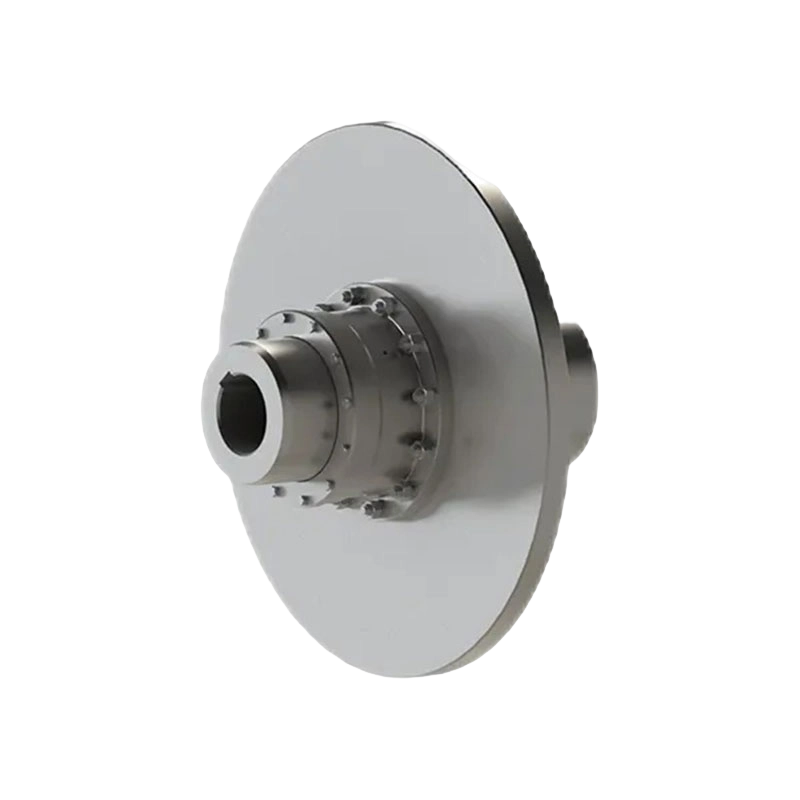

Gambaran Keseluruhan Produk: Gandingan gear dram jenis GAPK dengan cakera brek (standard: Q/YG 12009X-2018) ialah peranti penghantaran yang direka khusus untuk digunakan dengan brek cakera. Produk ini menyokong putaran dua arah, memenuhi keperluan penghantaran kuasa dan brek di bawah keadaan kerja yang kompleks.

Ciri-ciri Struktur:

1. Struktur gear dram berganda: Mempunyai keupayaan pampasan anjakan yang sangat baik, secara berkesan mengimbangi ketidakjajaran paksi yang besar.

2. Susunan cakera brek yang dioptimumkan: Cakera brek dipasang pada hujung gandingan yang dipacu, dengan gandingan separuh menanggung berat sepenuhnya, beban brek yang berfungsi dan getaran cakera brek. Reka bentuk ini dengan ketara meningkatkan prestasi penjeratan gear dram semasa brek, meningkatkan kestabilan sistem penghantaran.

3. Reka bentuk lekap-masuk: Cakera brek menggunakan struktur lekap-masuk, membolehkan pengguna menggantikan cakera brek dengan cepat tanpa membuka peralatan penghantaran, sekali gus mengurangkan masa penyelenggaraan.

4. Struktur padat dan pelesapan haba: Reka bentuk struktur keseluruhan adalah padat secara saintifik, memberikan keadaan penyejukan dan pelesapan haba yang sangat baik untuk cakera brek, memastikan prestasi yang boleh dipercayai di bawah operasi intensiti tinggi yang berpanjangan.

Kelebihan Teras:

1. Keselamatan Tinggi: Tork brek maksimum gandingan tidak dihadkan oleh kekuatan strukturnya sendiri, memastikan prestasi yang selamat dan boleh dipercayai.

2. Kapasiti Beban Kuat: Sangat sesuai untuk aplikasi tugas berat dengan perubahan beban, kelajuan dan arah yang kerap.

3. Konfigurasi Serbaguna: Menawarkan pelbagai kombinasi lubang aci (cth., Y-Y, J1-J1, Z-Z, Z1-Z1, dll.) untuk menyesuaikan diri dengan keperluan antara muka industri yang berbeza.

Spesifikasi Teknikal:

1. Tork Nominal (T _n ): 630 N.m hingga 112,000 N.m.

2. Kelajuan yang dibenarkan (n): 1200 r/min hingga 4000 r/min (bergantung pada model tertentu).

3. Tork Brek Maksimum (T _m ): Tidak boleh melebihi dua kali tork nominal (iaitu, T _m ≤ 2T _n ).

4. Saiz: Meliputi pelbagai saiz daripada GAPK1 hingga GAPK14, boleh disesuaikan dengan pelbagai diameter lubang aci.

Kawasan Permohonan: Siri produk ini digunakan secara meluas dalam industri jentera berat dengan keperluan yang sangat tinggi untuk ketepatan penghantaran dan kebolehpercayaan brek, termasuk: Peralatan Metalurgi dan Perlombongan; Jentera Angkat dan Pelabuhan; Penjimatan Air dan Peralatan Pembuatan Kertas.

Hubungi Kami

Muat Turun PDF

PRAV: Gandingan gear Drum GC (Q/YG 13010X-2018)
SETERUSNYA: Gandingan gear Drum GAP dengan cakera brek (Q/YG 12008X-2018)

Parameter Produk

Hantar Mesej

PARAMETER TEKNIKAL

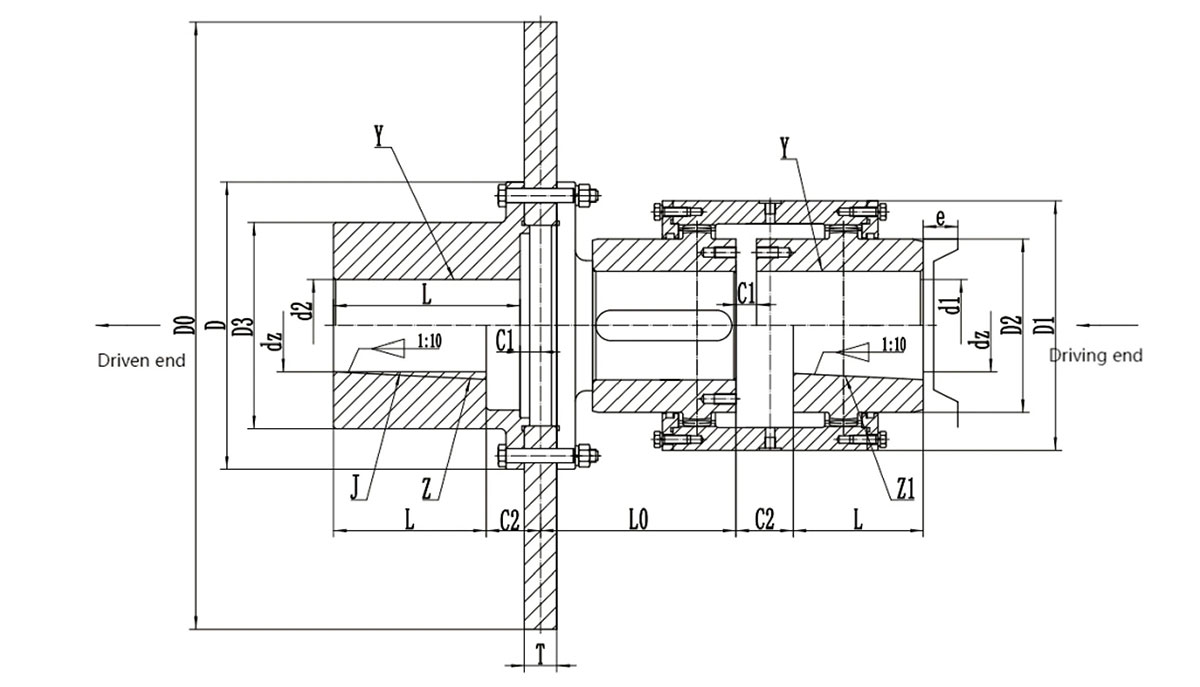

Bentuk struktur gandingan gear dram jenis GAPK

Lubang aci jenis Y-Y Lubang aci jenis J1-J1 Lubang aci jenis Z-Z Lubang aci jenis Z1-Z1

Parameter asas dan dimensi utama gandingan gear dram jenis GAPK dengan cakera brek

taip	Tork nominal Tn/KN.m	Kelajuan yang dibenarkan [n]/r.min⁻¹	Diameter lubang aci d ₁ ,d ₂ ,d _z		Lubang aci panjang L		D₀	D	D₁	D₂	D₃	L₀	T	C₁	C₂	e	Jumlah gris /mL	Mass /kg	Momen inersia /kg·m²
			daripada	sehingga	Y	J₁,Z₁
GAPK1	630	4000	20	24	52	38	315	125	100	55	80	90	20	25	39	30	55	18.3	0.16
			25	28	62	44								17.5	34
			30	38	82	60									37
GAPK2	1120	4000	25	28	62	44	315	144	120	65	95	105	20	25.5	44	30	100	22.5	0.18
			30	38	82	60								17.5	45
			40	48	112	84									43
GAPK3	2240	3550	30	38	82	60	355	174	140	85	115	130	20	18	40	30	140	36.5	0.31
			40	56	112	84									43
			60	-	142	107									50
GAPK4	3550	2500	32	38	82	60	400	196	162	105	130		30	29	47	30	170	59.9	0.75
			40	56	112	84	450							18	43			68.9	1.21
			60	70	142	107	500								50			79.5	1.77
GAPK5	5000	2500	40	56	112	60	400 450 500	224	190	120	150	150	30	18	43	30	270	67.5	0.84
			60	75	142	84									50			76.5	1.3
			80	85	172	107									58			87.1	1.86
GAPK6	7100	2000	48	56	112	84	450 500 560 630	241	205	135	170	155	30	19	21	30	380	99.1 109.7 121.1 137.3	1.41 1.97 2.87 4.43
			60	75	142	107									50
			80	90	172	132									55

GAPK7	10000	1700	60	75	142	84	450 500 560 630	265	230	150	190	180	30	19	50	30	570	128.3 138.9 150.3 166.5	2.22 3.12 4.68 7.2
			80	95	172	107									58
			100	105	212	132									63

GAPK8	14000	1700	65	75	142	107	500 560 630 710	285	255	165	210	180	30	20	50	30	660	155.4 166.4 183 201.1	2.45 3.35 4.91 7.43
			80	95	172	132									58
			100	115	212	167									63

GAPK9	18000	1600	70	75	142	107	560 630 710 800	314	272	190	225	200	30	20	25	30	700	191.5 207.7 223.1 265.7	3.78 5.34 7.86 12.96
			80	95	172	132									58
			100	120	212	167									64

GAPK10	31500	1600	80	95	172	132	630 710 800	346	300	210	250	230	30	20	58	30	900	268.8	6.29
			100	125	212	167									64			284.2	8.81
			130	140	252	202									69			326.8	13.91
GAPK11	40000	1400	100	125	212	167	710 800 900	385	342	250	285	260	30	21	64	40	1200	361.2	10.52
			130	150	252	202									69			403.8	15.62
			160	170	302	242									79			441.4	22.48
GAPK12	56000	1400	-	120	212	167	710 800 900	442	384	280	325	280	30	21	72	40	2000	462.5	13.54
			130	150	252	202									70			505.5	18.64
			160	180	302	242									83			543.1	25.5
GAPK13	80000	1400	140	150	252	202	800 900	482	430	310	360	320	30	22	72	40	3000	658.2 695.8	23.65 30.51
			160	180	302	242									85
			190	210	352	282									95
GAPK14	112000	1200	160	180	302	242	900 100 0	520	465	350	410	360	30	23	85	40	4500	930.1 950.1	39.3 46.8
			190	220	352	282									95

Nota:

1. Jisim dan momen inersia gandingan adalah nilai anggaran yang dikira mengikut J ₁ pemanjangan aci setiap jenis.

2. Tork brek maksimum gandingan Tm tidak boleh melebihi 2 kali tork nominal Tn, iaitu, Tm≤2Tn.

3. e Adakah saiz yang diperlukan untuk menggantikan meterai.

4. Gabungan lubang aci gandingan ialah Z ₁ /J ₁ ,Y/Y,J ₁ /J ₁ ,Y/J ₁ .
