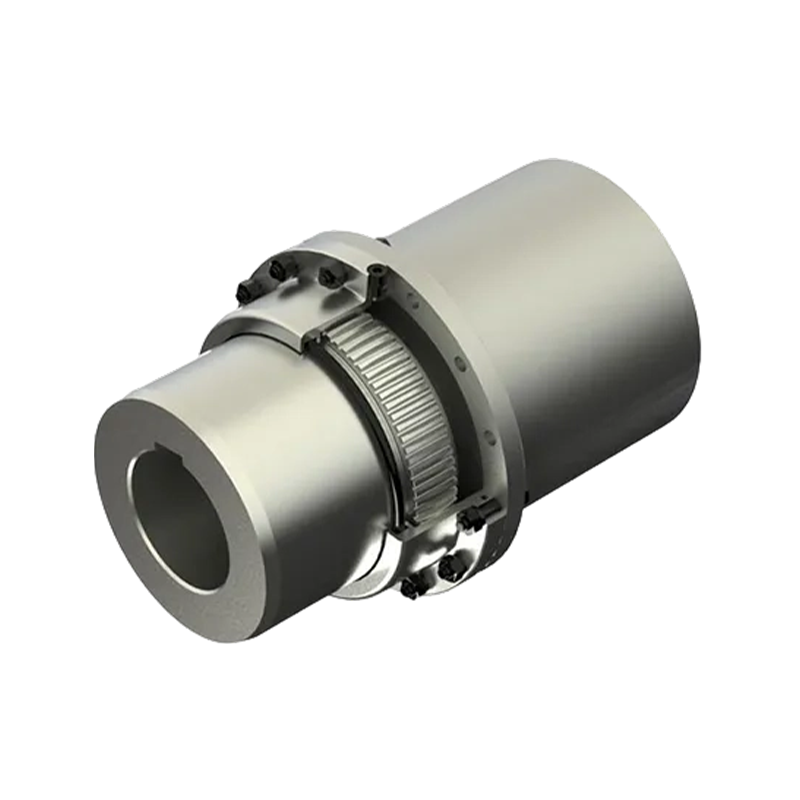

GBZ Disambungkan kepada gandingan gear dram aci perantaraan (Q/YG 11002X-2018)

Name: GBZ Disambungkan kepada gandingan gear dram aci perantaraan (Q/YG 11002X-2018)
Rating: 5 (99 reviews)

Gambaran Keseluruhan Teras Produk:

Gandingan gear drum siri GB ialah komponen penting dalam sistem penghantaran industri. Berfungsi sebagai pautan ketepatan yang menyambungkan aci berputar, ia memastikan penghantaran tork dan gerakan putaran yang lancar antara sistem mekanikal. Dihasilkan dengan mematuhi piawaian Q/YG11001X-2018 yang ketat, produk ini menggabungkan teknologi pemotongan gear ketepatan termaju dan komponen mekanikal yang teguh. Ia memberikan penghantaran kuasa yang sangat cekap dan stabil—walaupun di bawah beban berat, di tengah-tengah getaran dan merentasi keadaan operasi yang berubah-ubah.

Ciri-ciri Produk Luar Biasa:

1. Reka Bentuk Kejuruteraan Ketepatan Tinggi: Pada terasnya, gandingan ini menggunakan mekanisme drum-gear bermesin ketepatan. Melalui reka bentuk geometri gear yang dioptimumkan, ia bukan sahaja meningkatkan kapasiti penghantaran tork tetapi juga mengurangkan haus dan lusuh semasa operasi dengan ketara.

2. Keupayaan Penjajaran dan Pampasan Cemerlang: Reka bentuk struktur mempunyai fleksibiliti yang luar biasa, membolehkannya mengimbangi secara berkesan penyelewengan salah jajaran antara aci. Ciri ini bukan sahaja mengurangkan tekanan komponen mekanikal dengan ketara tetapi juga meningkatkan kebolehpercayaan operasi keseluruhan sistem penghantaran, menjadikannya amat sesuai untuk persekitaran yang keras atau aplikasi industri dengan keperluan penjajaran yang sangat ketat.

3. Pembinaan Perindustrian yang Teguh dan Tahan Lama: Dengan menggunakan bahan berkualiti tinggi digabungkan dengan proses pembuatan yang ketat, produk memastikan hayat perkhidmatan yang panjang di bawah keadaan beban berat. Ini meminimumkan keperluan untuk penggantian yang kerap, sekali gus mengurangkan kos operasi jangka panjang untuk perniagaan.

4. Pemasangan dan Penyelenggaraan yang Mudah: Reka bentuk produk mengutamakan kecekapan operasi di tapak, memudahkan pemasangan dan pembongkaran pantas. Ciri kemudahan penyelenggaraan ini dengan ketara mengurangkan masa henti semasa servis peralatan, membantu perniagaan memaksimumkan produktiviti mereka.

Spesifikasi Teknikal Teras:

Gandingan siri GB merangkumi pelbagai jenis model—dari GB1 hingga GB25—mampu memenuhi pelbagai keperluan aplikasi daripada peralatan ketepatan berskala kecil kepada jentera perindustrian ultra-tugas berat:

1. Tork Nominal (Tn): Meliputi julat yang sangat luas, bermula dari 0.63 kN·m dan mampu menghantar beban tork tugas berat sehingga 5600 kN·m.

2. Kelajuan yang dibenarkan ([n]): Menyokong pelbagai keadaan operasi—bermula dari aplikasi berkelajuan tinggi hingga berkelajuan rendah—dengan julat kelajuan putaran antara 420 r/min hingga 6500 r/min.

3. Keserasian Bore: Diameter lubang (d1, d2) adalah antara 16 mm hingga 1040 mm, manakala panjang lubang (L) jatuh antara 45 mm dan 900 mm.

4. Dimensi Fizikal: Berat unit berjulat daripada 3.5 kg ringan hingga 22,381 kg, dengan isipadu pengisian gris berbeza-beza daripada 31 mL hingga 23,000 mL.

Medan Aplikasi Biasa

Terima kasih kepada prestasi luar biasa dan reka bentuk yang mantap, produk ini digunakan secara meluas merentasi pelbagai sektor perindustrian berat, termasuk:

1. Metalurgi dan Peralatan Perlombongan: Pemacu kilang bergolek, penghancur dan pengangkat lombong.

2. Jentera Angkat dan Pengangkutan: Kren berskala besar, peralatan pengendalian pelabuhan, dan sistem penghantar bahan.

3. Alat Berat Am: Jentera pembuatan kertas, peralatan kejuruteraan hidraulik, dan pelbagai pam industri berskala besar dan sistem pemampat.

Hubungi Kami

Muat Turun PDF

PRAV: Gandingan gear dram sambungan aci motor GBD (Q/YG 11003X-2018)
SETERUSNYA: Gandingan gear Drum GB(Q/YG11001X-2018)

Parameter Produk

Hantar Mesej

PARAMETER TEKNIKAL

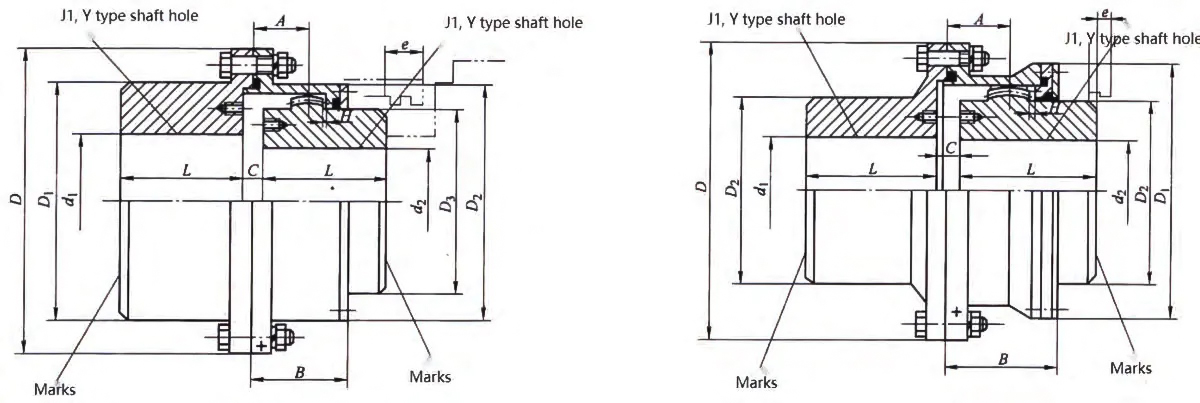

Gandingan gear dram jenis GBZl~GBZ13	Gandingan gear dram jenis GBZ14~GBZ25

Gandingan gear dram jenis GBZ dengan parameter asas aci perantaraan dan dimensi utama

taip	Nominal tork Tn/KN·m	dibenarkan kelajuan [n]/r.min⁻¹	Lubang aci diameter		Lubang aci panjang	D	D₁	D₂	D₃	C	H	A	B	e	Detik daripada inersia /kg·m²	Jumlah gris /mL	Mass /kg
			d₁	d₂	L	D	D₁	D₂	D₃	C	H	A	B	e
			mm
GBZ1	0.63	6500	16-50	16-35	45	103	71	71	50	8	2	18	38	38	0.004	31	3.5
GBZ2	1.00	6000	20-60	20-45	50	115	83	83	60	8	2	21	44	42	0.007	42	5.3
GBZ3	1.6	5600	22-70	22-56	63	127	95	95	75	8	2	22	45	42	0.011	42	7.8
GBZ4	2.8	5100	38-80	38-65	71	149	116	116	90	8	2	24.5	49	42	0.023	53	12
GBZ5	4.5	4600	40-90	40-75	80	167	134	134	105	10	2.5	27.5	54	42	0.044	77	18.1
GBZ6	6.3	4300	45-105	45-90	90	187	153	153	125	10	2.5	28	55	42	0.08	91	25
GBZ7	8.0	4000	50-115	50-105	100	204	170	170	140	10	2.5	30	59	42	0.13	108	36
GBZ8	11.20	3700	55-125	55-115	112	230	186	186	155	12	3.0	33.5	71	47	0.215	161	46.1
GBZ9	18.00	3350	60-150	60-135	125	256	212	212	180	12	3.0	34.5	73	47	0.415	184	71.8
GBZ10	25.00	3000	65-150	65-150	140	287	239	239	200	14	3.5	39	82	47	0.67	276	91.1
GBZ11	36.1	2700	110-175	110-175	170	325	250	276	235	14	3.5	40.5	85	47	1.223	322	137
GBZ12	56	2450	130-200	130-200	190	362	286	313	270	16	4.0	44.5	95	49	2.39	404	212.8
GBZ13	80	2200	150-225	150-225	200	412	322	350	300	18	4.5	49	104	49	3.93	585	272.3
GBZ14	125	2000	170-250	170-250	235	462	420	335	－	22	5.5	86	148	63	7.67	1600	438
GBZ15	195	1800	190-285	190-285	260	512	465	380	－	22	5.5	91	158	63	12.425	2100	566
GBZ16	265	1600	220-320	220-320	285	580	522	430	－	28	7.0	104.5	177	67	21.2	2500	751
GBZ17	383	1400	250-365	250-365	315	644	582	490	－	28	7.0	99	182	67	38.825	2700	1110
GBZ18	550	1210	280-400	280-400	355	726	658	540	－	28	8.0	111	215	75	69.5	3900	1580
GBZ19	800	1050	300-470	300-470	400	818	748	630	－	32	9	116	220	75	122.5	5000	2115
GBZ20	1120	910	360-540	360-540	450	928	838	720	－	32	10.5	123.5	235	75	240	6200	3223
GBZ21	1550	800	400-600	400-600	500	1022	928	810	－	40	11.5	127.5	245	75	435	7000	4780
GBZ22	2000	700	450-680	450-680	560	1134	1036	915	－	40	13.0	131	255	75	701.25	8700	6069
GBZ23	2800	610	530-770	530-770	710	1282	1178	1030	－	50	14.5	149.5	290	80	1415.75	15000	9633
GBZ24	4000	500	560-850	560-850	800	1428	1322	1175	－	50	16.5	158.5	305	80	2682.75	18000	14465
GBZ25	5600	420	670-1040	670-1040	900	1644	1538	1390	－	50	19.0	162.5	310	80	5836.5	23000	22381
