Gandingan gear dram sambungan aci motor GBD (Q/YG 11003X-2018)

Gambaran Keseluruhan Produk:

Gandingan Drum-Gear Motor Shaft Siri GBD mewakili penyelesaian penghantaran kuasa yang luar biasa. Dicirikan oleh reka bentuk yang teguh, boleh dipercayai dan sangat serba boleh, ia digunakan secara meluas merentasi pelbagai sektor perindustrian. Berfungsi sebagai penghubung kritikal yang menghubungkan aci motor ke peralatan yang didorongnya, gandingan ini memainkan peranan penting dalam memastikan penghantaran tork yang lancar dan pelaksanaan gerakan putaran yang lancar dalam sistem mekanikal. Dikilangkan dengan pematuhan ketat dengan Standard Perusahaan Q/YG 11003X-2018, produk ini berdiri sebagai bukti kepada piawaian tertinggi kejuruteraan dan kecemerlangan pembuatan.

Ciri Teknikal Utama:

1. Keupayaan Pampasan Luar Biasa: Ciri paling tersendiri gandingan GBD ialah keupayaannya yang wujud untuk mengimbangi ketidakjajaran paksi, jejari dan sudut. Keupayaan ini amat penting dalam persekitaran operasi di mana mengekalkan penjajaran aci yang tepat adalah mencabar; ia berkesan mengurangkan haus peralatan yang disebabkan oleh salah jajaran dan meminimumkan risiko masa henti yang mahal.

2. Redaman Getaran dan Rintangan Kejutan: Mekanisme gear dram yang direka bentuk dengan tepat untuk meredam getaran dan menyerap beban kejutan yang dijana semasa penghantaran kuasa dengan berkesan, dengan itu memastikan operasi yang lancar dan stabil bagi keseluruhan sistem.

3. Pembinaan Teguh dan Tahan Lama: Dibina daripada bahan berkekuatan tinggi dan menggunakan proses pembuatan termaju, produk ini mampu menahan beban yang berat, keadaan operasi yang keras, dan tekanan dinamik yang wujud dalam persekitaran industri, memastikan hayat perkhidmatan yang sangat panjang.

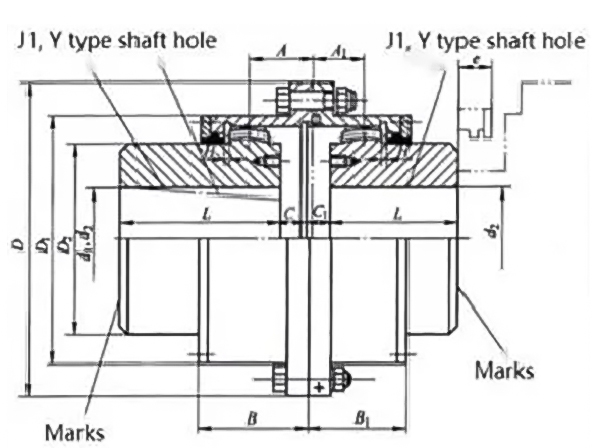

4. Struktur Kejuruteraan Padat dan Ketepatan: Seperti yang digambarkan dalam gambar rajah struktur, pemasangan gandingan menampilkan reka bentuk kejuruteraan ketepatan di mana lengan luar dipasang dengan selamat pada mekanisme gear dalaman, memudahkan gandingan kuasa yang sangat cekap.

Parameter Teknikal Utama:

Bergantung pada model dan spesifikasi khusus, siri GBD merangkumi spektrum luas keperluan aplikasi, daripada operasi tugas ringan hingga tugas berat:

1. Tork Nominal (Tn): Berjulat daripada 1.6 kN·m (Model GBD1) hingga 56 kN·m (Model GBD10), siri ini memenuhi permintaan penghantaran kuasa yang pelbagai merentasi pelbagai tahap keamatan.

2. Kelajuan yang dibenarkan (n): Mampu mencapai kelajuan sehingga 5600 r/min (untuk model yang lebih kecil), gandingan mengekalkan prestasi putaran yang stabil walaupun dalam aplikasi berkuasa tinggi dan tugas berat.

3. Diameter dan Panjang Gergaji: Siri ini menyokong pelbagai jenis dimensi gerek, dengan diameter antara 22 mm hingga 200 mm. Tambahan pula, ia menawarkan berbilang konfigurasi lubang—termasuk Jenis Y, Jenis J1 dan Jenis Z1—untuk memastikan keserasian sempurna dengan sambungan aci pelbagai jenis motor.

4. Pelinciran dan Penyelenggaraan: Produk ini mempunyai takungan dalaman khusus untuk penyimpanan pelincir. Bergantung pada saiz model tertentu, isipadu isian gris berjulat dari 107 mL hingga 1320 mL, memastikan pelinciran menyeluruh permukaan gigi gear.

Medan Permohonan:

Oleh kerana kapasiti galas beban yang luar biasa dan kestabilan, gandingan jenis GBD digunakan secara meluas merentasi industri berikut:

1. Peralatan metalurgi dan perlombongan

2. Jentera mengangkat dan mengangkut (cth., peralatan pelabuhan)

3. Peralatan kejuruteraan hidraulik dan jentera pembuatan kertas

4. Sistem pemacu industri tugas berat lain

Pemasangan dan Penyelenggaraan:

Reka bentuk gandingan jenis GBD mengutamakan kemudahan pengguna; prosedur pemasangan dan penyingkirannya telah diperkemas untuk memudahkan penyelenggaraan rutin dan servis oleh kakitangan teknikal. Kemudahan penyelenggaraan ini bukan sahaja mengurangkan masa henti untuk pembaikan tetapi juga meningkatkan keberkesanan kos keseluruhan dan kebolehpercayaan operasi keseluruhan sistem mekanikal.
