GAZ Disambungkan kepada gandingan gear dram aci perantaraan (Q/YG 12007X-2018)

Gambaran Keseluruhan Produk dan Definisi Teras:

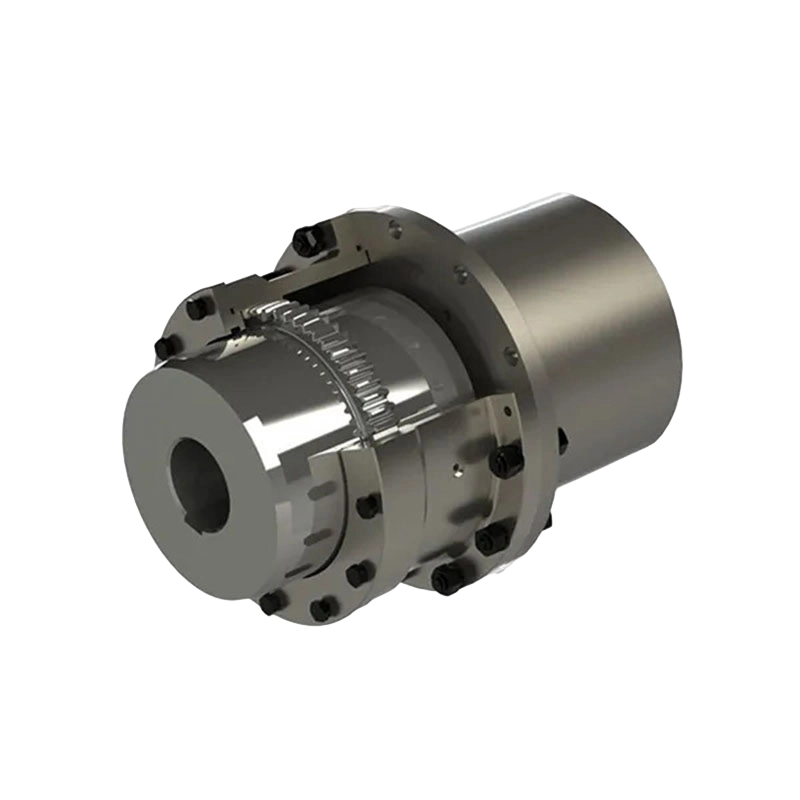

Gandingan Drum-Gear Perantaraan Aci GAZ ialah komponen transmisi fleksibel yang digunakan secara meluas, direka khusus untuk menyambung hujung pemanduan dan pemacu melalui aci perantaraan. Fungsi terasnya ialah untuk mencapai aliran kuasa yang lancar melalui jalinan struktur gear yang tepat, berfungsi sebagai pautan kritikal untuk memastikan operasi yang cekap dalam pelbagai sistem penghantaran, seperti rangkaian kuasa kenderaan atau rantai pemacu jentera tugas berat.

Reka Bentuk Struktur dan Proses Pembuatan Cemerlang:

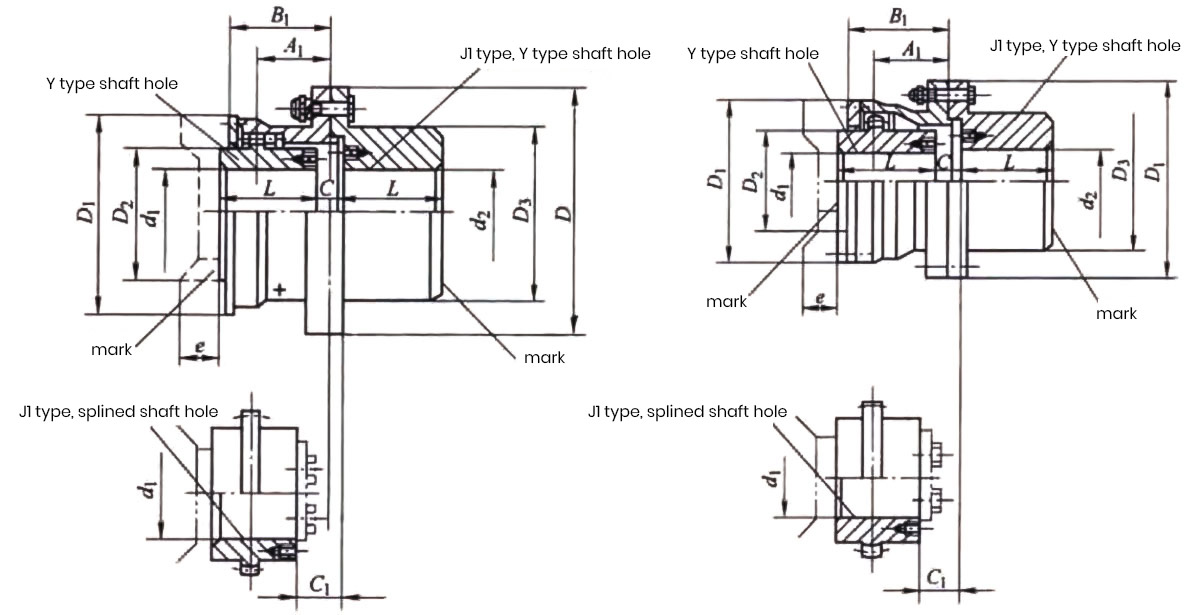

1. Reka Bentuk Sambungan Aci Perantaraan:
Produk ini menyepadukan sambungan aci perantaraan yang boleh merapatkan jurang antara sistem aci panjang dengan berkesan. Bergantung pada keperluan pemasangan, berbilang model tersedia (cth., GAZ1-GAZ14 dan GAZ15-GAZ30 menampilkan reka letak struktur yang berbeza) untuk menampung konfigurasi spatial yang pelbagai.

2. Teknologi Drum-Gear Termaju:
Menggunakan teknologi meshing gear berbentuk dram, reka bentuk gigi yang unik ini mengoptimumkan tekanan sentuhan, memberikan penghantaran tork yang tinggi sambil mengurangkan getaran dan bunyi semasa operasi dengan ketara.

3. Ketepatan dan Ketahanan Digabungkan:
Dibina daripada bahan berkekuatan tinggi dengan pemesinan ketepatan, produk ini menawarkan rintangan hentaman dan ketahanan yang sangat baik, mampu menahan beban berubah-ubah semasa operasi berterusan.

Kelebihan Prestasi Utama:

1. Pampasan Anjakan Komprehensif:
Terima kasih kepada ciri-ciri fleksibel gear dram, gandingan ini boleh menampung penjajaran sudut, jejari dan paksi antara aci, dengan berkesan mengurangkan tekanan mekanikal dalaman dan memanjangkan hayat perkhidmatan galas yang berkaitan.

2. Kebolehsuaian Beban Luar Biasa:
Sama ada dalam sistem kuasa pacuan roda hadapan, roda belakang atau semua roda, gandingan GAZ menunjukkan kebolehsuaian yang kukuh, memastikan prestasi yang konsisten dalam pelbagai keadaan operasi.

3. Kemudahan Penyelenggaraan:
Pembinaan modularnya membolehkan pemasangan bersepadu intuitif. Pemeriksaan dan pelinciran yang kerap (nota: model yang lebih besar dengan D₂ ≥ 465mm menggunakan pengedap cincin O khusus) boleh memanjangkan selang perkhidmatan dengan ketara dan memastikan operasi yang boleh dipercayai.

Gambaran Keseluruhan Spesifikasi Teknikal Teras:
Siri GAZ menawarkan pelbagai spesifikasi untuk memenuhi permintaan daripada aplikasi industri ringan hingga ultra berat:

1. Julat Tork:
Tork nominal (Tn) bermula dari 800 N·m (GAZ1) sehingga 3,500,000 N·m (GAZ30).

2. Rawatan yang Dipertingkatkan:
Apabila permukaan gigi gear dinitridkan atau dikeraskan permukaan, tork terkadar boleh ditingkatkan dengan faktor 1.3 melebihi spesifikasi standard, seterusnya meningkatkan kapasiti beban.

3. Prestasi Kelajuan:
Model yang lebih kecil mempamerkan prestasi berkelajuan tinggi yang sangat baik dengan kelajuan yang dibenarkan sehingga 7100 r/min, manakala model yang lebih besar dioptimumkan untuk operasi berkelajuan rendah berkuasa tinggi.

4. Keserasian Dimensi:
Menyokong pelbagai diameter lubang aci (d1, d2, dz) dengan lubang maksimum 220 mm, serasi dengan kebanyakan saiz aci standard dan bukan standard.

Industri Aplikasi Luas:
Terima kasih kepada prestasi yang boleh dipercayai dan kelebihan strukturnya, gandingan GAZ telah menjadi pilihan pilihan merentasi pelbagai sektor perindustrian:

1. Alat Berat:
Digunakan secara meluas dalam peralatan metalurgi, jentera perlombongan, dan peranti pengangkat dan pengangkutan, menghantar kuasa teras dengan cekap.

2. Pelabuhan dan Rawatan Air:
Digunakan dalam mesin pengendalian pelabuhan, peralatan rawatan air, dan mesin pembuatan kertas, mengimbangi anjakan untuk memastikan operasi stabil jangka panjang.

3. Pengangkutan:
Sebagai komponen utama sistem penghantaran kenderaan, ia bersambung melalui aci perantaraan untuk mencapai penghantaran kuasa yang lancar daripada enjin ke hujung yang digerakkan.
