Gandingan gear Drum GBL dengan roda brek (Q/YG 11004X-2018)

Gambaran Keseluruhan Produk:

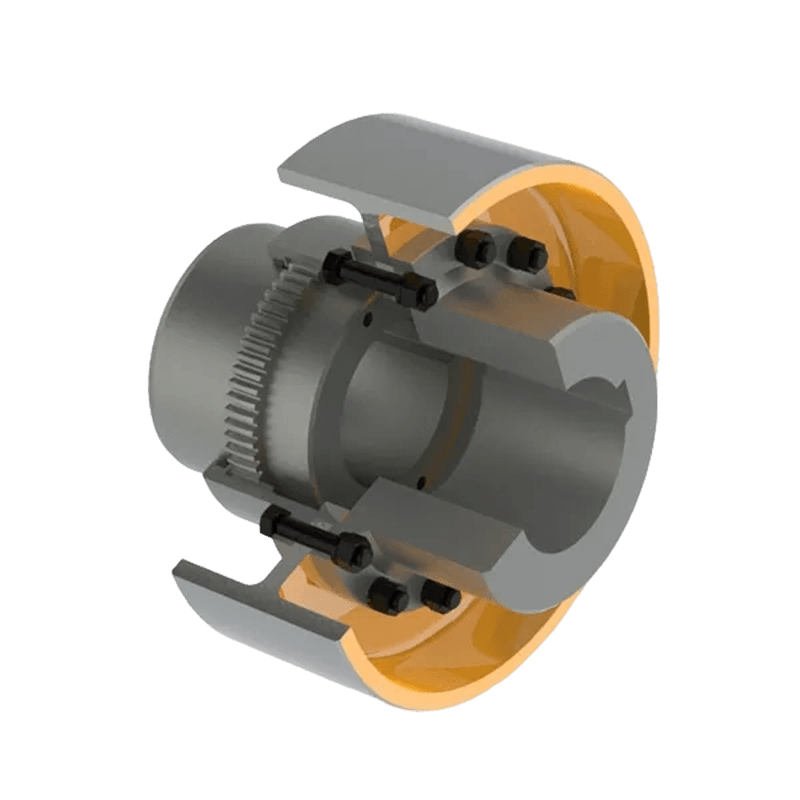

Gandingan Gear Jenis Drum GBL dengan Roda Brek ialah komponen transmisi mekanikal khusus yang direka untuk memudahkan penghantaran tork yang cekap antara aci berputar sambil menyepadukan roda brek untuk menyediakan kawalan keselamatan tambahan dan keupayaan brek. Produk ini menggabungkan kebolehpercayaan yang wujud pada gandingan gear jenis dram tradisional dengan fungsi brek, menjadikannya pilihan yang ideal untuk memastikan kawalan yang tepat dan keselamatan operasi dalam jentera industri moden.

Ciri Reka Bentuk dan Prestasi Struktur:

1. Struktur Gear Jenis Drum Lanjutan: Gandingan ini menampilkan reka bentuk jenis dram dalaman yang teguh dan tahan lama, menghantar kuasa melalui jalinan tepat gigi gear dalaman yang dimesin halus.

2. Pampasan Penyelewengan Berbilang Dimensi: Reka bentuk unik ini secara berkesan mengimbangi ketidakjajaran sudut, jejari (selari) dan paksi antara aci yang disambungkan. Dengan menyerap penyimpangan yang disebabkan oleh salah jajaran sedemikian, ia mengurangkan tekanan pada peralatan yang disambungkan dengan ketara, dengan itu memanjangkan hayat perkhidmatan keseluruhan sistem penghantaran.

3. Fungsi Brek Bersepadu: Dengan menyepadukan terus roda brek ke dalam struktur gandingan, unit ini membolehkan nyahpecutan terkawal atau berhenti kecemasan aci berputar. Ciri ini penting untuk aplikasi yang memerlukan kawalan kelajuan yang tepat atau keupayaan brek keselamatan kecemasan.

4. Bahan Kekuatan Tinggi dan Ketahanan: Dihasilkan daripada keluli berkualiti tinggi atau keluli aloi, produk ini mempamerkan rintangan haus yang luar biasa, rintangan keletihan dan rintangan kakisan, membolehkannya menahan operasi tugas berat dan bertahan dalam persekitaran industri yang keras.

5. Reka Bentuk Modular dan Kemudahan Penyelenggaraan: Gandingan mempunyai pembinaan modular yang memudahkan proses pemasangan. Reka bentuknya mengutamakan kemudahan penyelenggaraan, memudahkan pemeriksaan pantas, penggantian pengedap atau pembaikan komponen untuk meminimumkan masa henti peralatan.

Spesifikasi Teknikal Utama:

1. Julat Saiz: Siri produk menawarkan rangkaian model yang komprehensif, merangkumi dari GBL1 hingga GBL14.

2. Kapasiti Tork: Julat tork nominal (Tn) adalah luas, meliputi kapasiti dari 0.63 kN·m hingga 125 kN·m.

3. Kelajuan Operasi: Menunjukkan kestabilan yang sangat baik pada kelajuan tinggi, gandingan menyokong kelajuan putaran maksimum yang dibenarkan sehingga 4000 r/min (bergantung pada model tertentu).

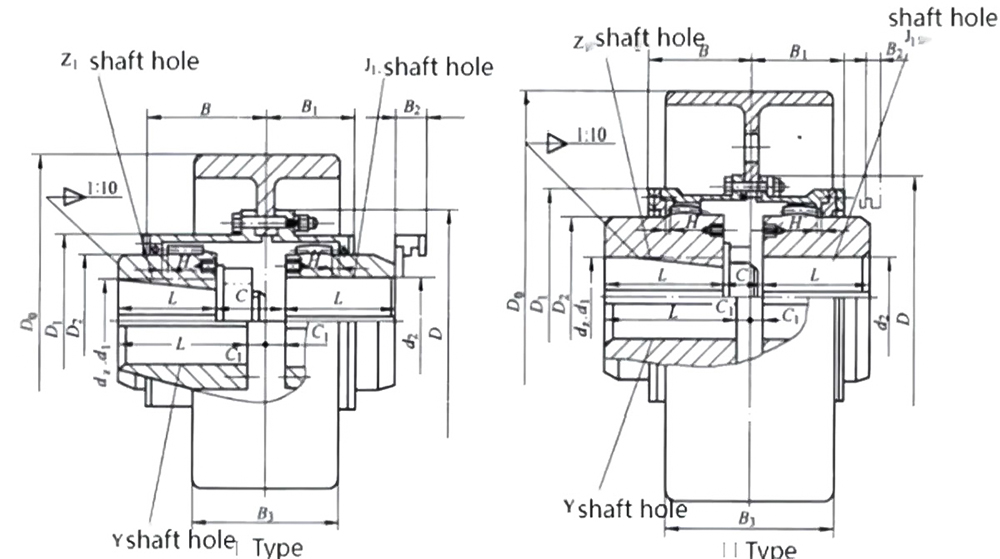

4. Kebolehsuaian Bore: Menyokong pelbagai konfigurasi diameter lubang (d1, d2, dz), dengan diameter lubang maksimum mencapai 250 mm. Bor tirus juga tersedia atas permintaan, menyokong diameter maksimum sehingga 220 mm.

Ciri-ciri Fizikal:

Bergantung pada spesifikasi model tertentu, berat kendiri produk berjulat dari 7 kg hingga 850 kg, mampu memenuhi keperluan penghantaran kuasa yang pelbagai bagi peralatan perindustrian daripada tugas ringan hingga aplikasi tugas berat.

Medan Permohonan Utama:

Dibezakan dengan transmisi tork yang mantap dan keupayaan brek yang tepat, siri gandingan ini digunakan secara meluas dalam jentera berat dan peralatan industri berikut:

1. Metalurgi dan Jentera Perlombongan

2. Mengangkat dan Mengangkut Peralatan

3. Pelabuhan dan Jentera Hidraulik

4. Peralatan Industri Kertas

Dengan pembinaannya yang kukuh, keupayaan pampasan salah jajaran yang luar biasa, dan teknologi brek bersepadu termaju, Gandingan Drum-Gear jenis GBL dengan Drum Brek menawarkan penyelesaian komprehensif untuk sistem penghantaran industri moden—menggabungkan kecekapan tinggi, keselamatan dan ketahanan dalam satu pakej.
