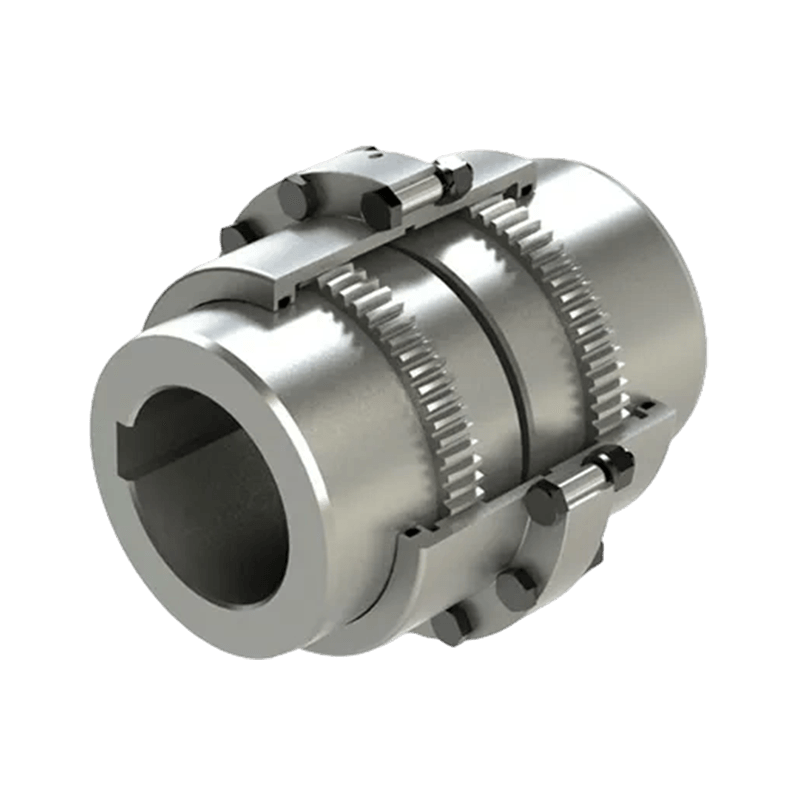

Gandingan gear Drum GC (Q/YG 13010X-2018)

Gambaran Keseluruhan Produk: Gandingan gear dram jenis GC (standard: Q/YG 13010X-2018) ialah peranti penghantaran mekanikal yang teguh dan cekap yang direka khusus untuk menghantar tork antara dua aci sambil mengimbangi ketidakjajaran jejari, paksi dan sudut. Produk ini digunakan secara meluas dalam pelbagai aplikasi perindustrian yang memerlukan ketepatan penghantaran tork yang sangat tinggi kerana kebolehpercayaan dan ketahanannya yang unggul.

Ciri-ciri Utama:

1. Kapasiti Beban Tinggi: Kejuruteraan ketepatan, gandingan ini boleh menahan beban tork yang sangat tinggi, menjadikannya sesuai untuk persekitaran perindustrian berat seperti lombong, kilang keluli dan penjanaan kuasa.

2. Fleksibiliti Cemerlang: Reka bentuk fleksibelnya yang unik membolehkan anjakan sudut, selari dan paksi antara kedua-dua aci, dengan berkesan mengurangkan tekanan pada peralatan yang disambungkan dan meminimumkan risiko kegagalan peralatan pramatang.

3. Struktur Teguh dan Tahan Lama: Dibina daripada bahan keluli atau aloi berkualiti tinggi, ia boleh beroperasi dengan stabil di bawah keadaan suhu yang melampau, persekitaran yang menghakis dan getaran yang teruk.

4. Pemasangan dan Penyelenggaraan Mudah: Proses pemasangan adalah mudah dan intuitif, memudahkan persediaan pantas. Sementara itu, reka bentuk teguhnya meminimumkan keperluan penyelenggaraan, dengan berkesan mengurangkan masa henti dan mengurangkan kos operasi.

5. Kebolehtukaran Cemerlang: Gandingan jenis GC biasanya direka bentuk untuk ditukar ganti dengan jenama lain, membolehkan naik taraf atau penggantian peralatan tanpa pengubahsuaian yang ketara.

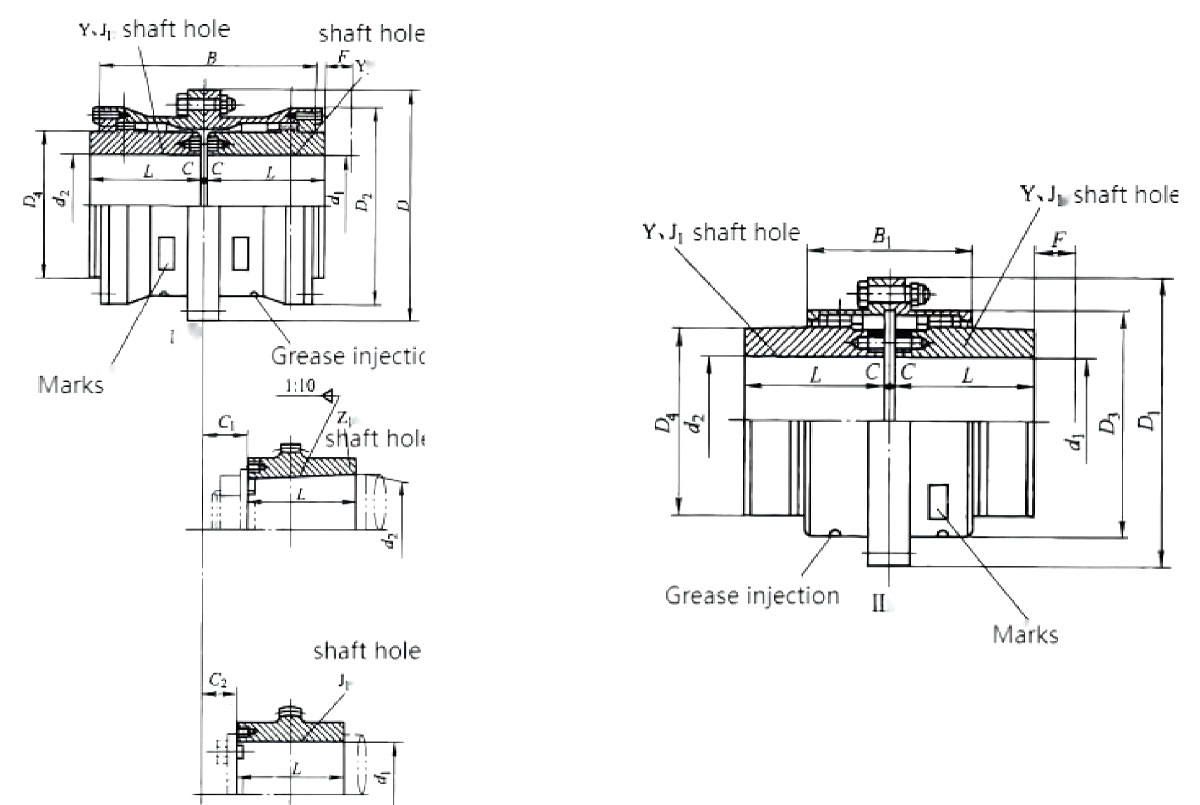

Reka Bentuk Struktur: Gandingan jenis GC menggunakan profil gigi dalaman dan luaran yang dimesin ketepatan.

1. Konfigurasi Lubang Aci: Menyokong pelbagai jenis lubang aci, termasuk Y, J1, Z1, dll., untuk menyesuaikan diri dengan keperluan sambungan hujung aci perindustrian yang berbeza.

2. Sistem Pelinciran: Perumahan direka dengan lubang suntikan minyak khusus untuk memastikan pelinciran yang mencukupi pada permukaan gigi, memanjangkan hayat perkhidmatan.

4. Kaedah Sambungan: Bolt berkekuatan tinggi digunakan untuk menyambung dengan selamat dua gandingan separuh, menghasilkan struktur yang padat dan stabil.

Spesifikasi Teknikal: Siri gandingan GC meliputi pelbagai saiz (GC1 hingga GC24) daripada kecil kepada lebih besar, memenuhi keperluan penghantaran pelbagai skala:

1. Tork Nominal (T _n ): Julat dari 800 N·m hingga 1,400,000 N·m.

2. Kelajuan Dibenarkan ([n]): Sehingga 7500 r/min (bergantung kepada model).

3. Diameter Aci Berkenaan (d ₁ , d ₂ , d _z ): Sesuai untuk aci dengan diameter antara 12 mm hingga 520 mm.

Aplikasi Biasa: Disebabkan prestasi tingginya, gandingan gear dram jenis GC digunakan secara meluas dalam sistem penghantaran mekanikal dalam industri berikut:

Peralatan metalurgi dan jentera perlombongan

Jentera angkat dan pelabuhan

Peralatan pemuliharaan air dan mesin pembuatan kertas

Pemampat, pam dan pemacu turbin
