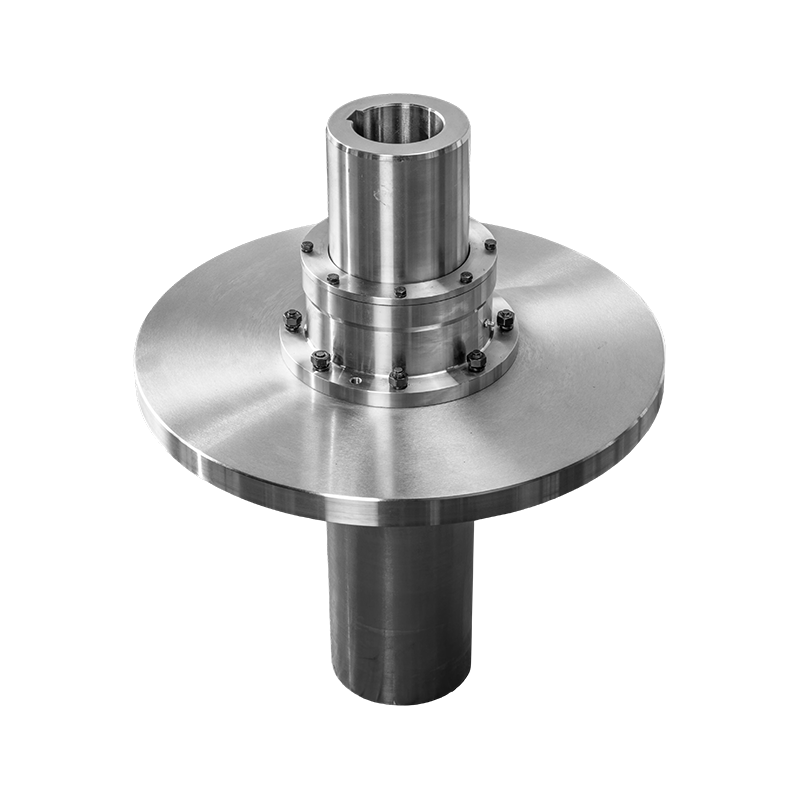

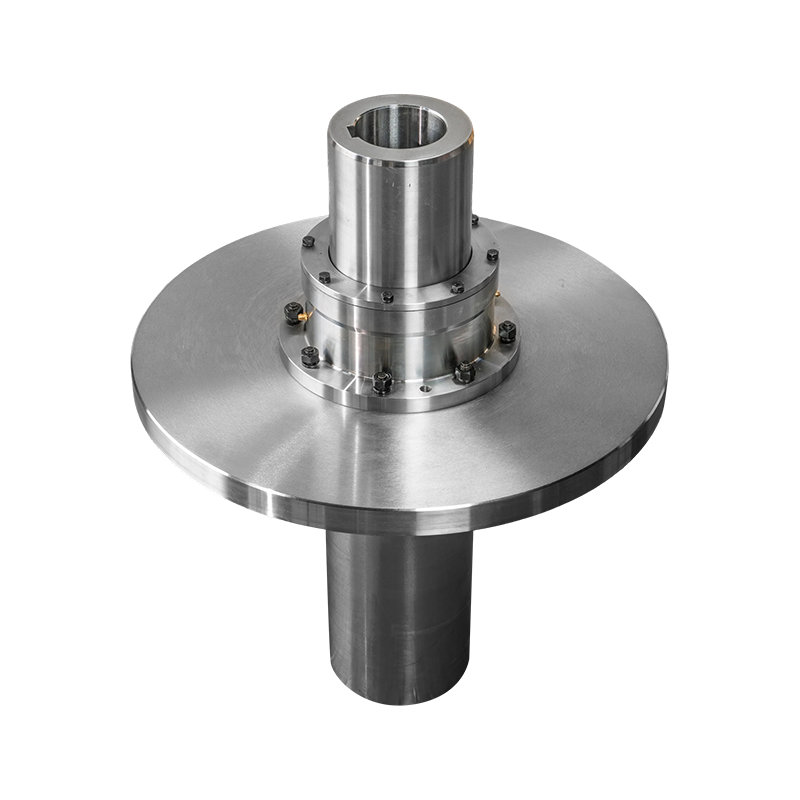

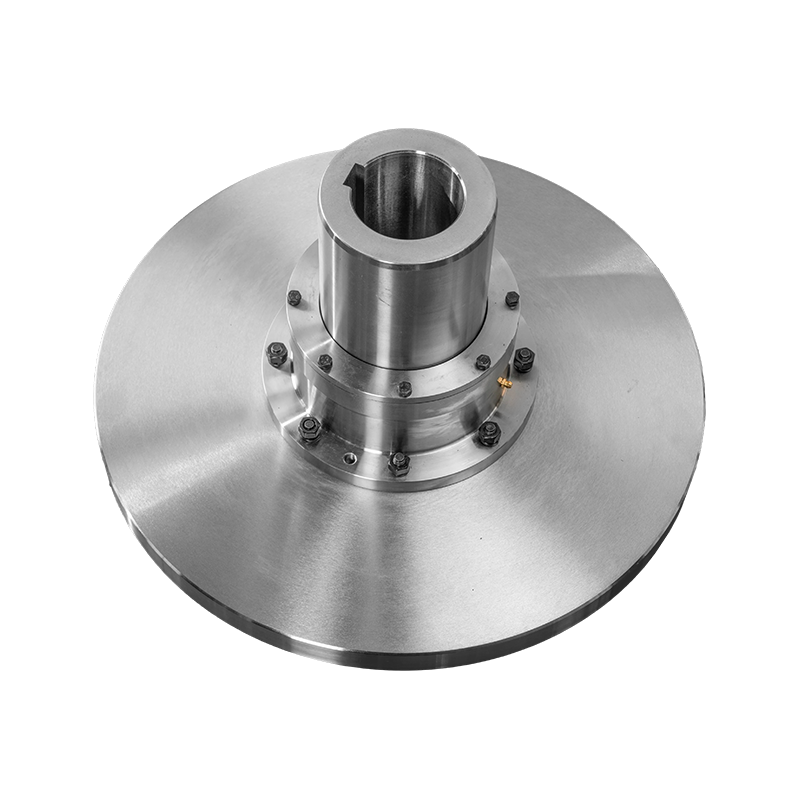

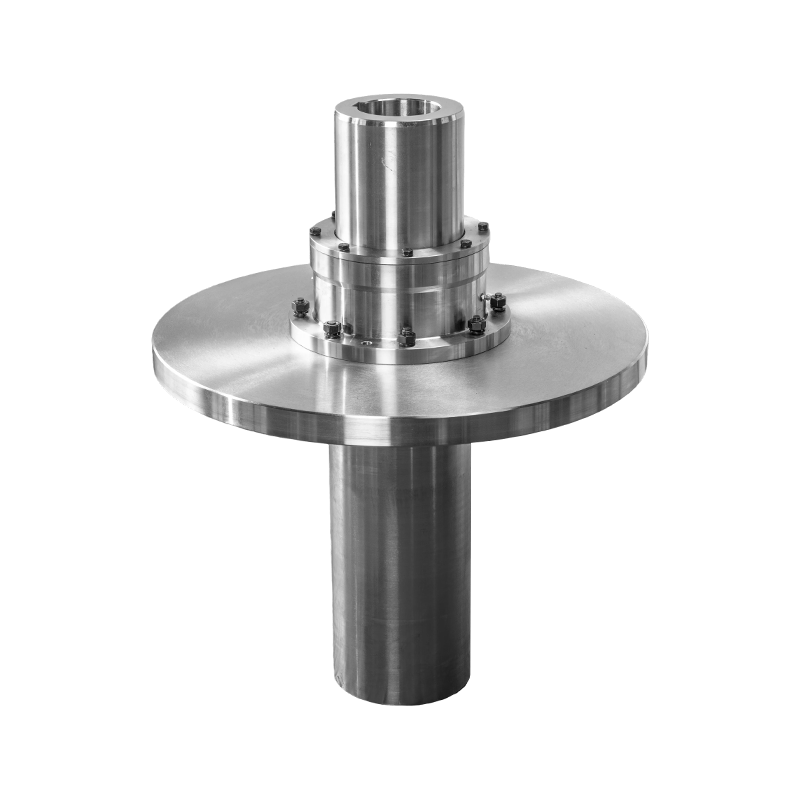

Gandingan gear Drum GCP dengan cakera brek(Q/YG 13012X-2018)

Gambaran Keseluruhan Produk: Gandingan gear dram jenis GCP dengan cakera brek (standard: Q/YG 13012X-2018) mewakili tahap integrasi yang tinggi dalam teknologi penghantaran kuasa moden. Ia menyepadukan teknologi penghantaran gear drum tugas berat dengan fungsi brek cakera. Reka bentuk hibrid ini bukan sahaja memastikan penghantaran kuasa yang sangat cekap tetapi juga menyediakan keselamatan yang dipertingkatkan dan keupayaan berhenti kecemasan yang tepat untuk sistem kuasa industri yang kompleks.

Fungsi Teras dan Kelebihan:

1. Integrasi Dwi Transmisi dan Brek: Produk ini mencapai kedua-dua transmisi kuasa dan fungsi brek kecemasan dalam satu komponen. Penyelesaian bersepadu ini mengoptimumkan penggunaan ruang dengan ketara dan memudahkan pemasangan dalam pelbagai tetapan industri.

2. Kapasiti Beban dan Tork Unggul: Memanfaatkan kelebihan sedia ada struktur gear dram, siri ini mempunyai ketumpatan tork yang sangat tinggi, dengan mudah memenuhi keperluan ketat jentera berat yang beroperasi di bawah beban tinggi yang berterusan.

3. Kawalan Pergerakan Tepat: Cakera brek bersepadu membolehkan pengendali mengawal gerakan putaran jentera dengan tepat, memastikan tindak balas pantas dan selamat daripada sistem kuasa, sama ada untuk pelarasan kelajuan semasa operasi biasa atau brek serta-merta dalam situasi kecemasan.

4. Kebolehpercayaan Tinggi Di Bawah Keadaan Melampau: Struktur teguh dan bahan berkualiti tinggi bagi keseluruhan mesin direka khusus untuk persekitaran industri yang keras. Ketahanannya memastikan kekerapan penyelenggaraan yang sangat rendah semasa operasi jangka panjang, meningkatkan masa operasi sistem dan produktiviti keseluruhan.

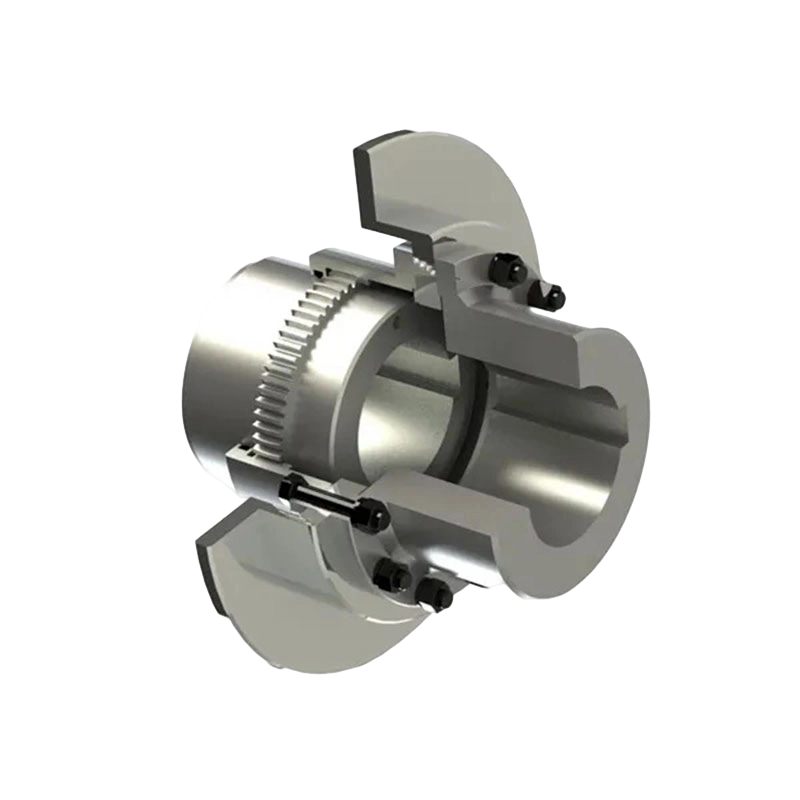

Prinsip Kerja: Di bawah keadaan operasi biasa, gandingan menghantar tork dengan cekap antara dua aci melalui jalinan gear berbentuk dram yang tepat, memastikan aliran kuasa lancar. Apabila sistem menerima arahan berhenti atau memasuki keadaan kecemasan, cakera brek campur tangan, menghasilkan tork brek yang kuat melalui geseran, menyebabkan bahagian berputar menjadi nyah pecutan dengan cepat dan dalam cara terkawal sehingga ia berhenti sepenuhnya.

Spesifikasi Teknikal Utama: Siri GCP menawarkan pelbagai model (GCP1 hingga GCP14) untuk memenuhi keperluan tork yang pelbagai:

1. Tork Nominal (T _n ): Meliputi julat luas daripada 800 N·m hingga 180,000 N·m.

2. Kelajuan Dibenarkan ([n]): Sehingga 4000 r/min (bergantung kepada model).

3. Spesifikasi Cakera Brek (D ₀ ): Menawarkan pelbagai diameter cakera standard dari 315 mm hingga 1000 mm.

4. Pemasangan Lubang Aci: Menyokong pelbagai jenis sambungan lubang aci seperti Y, J1 dan Z1, menyesuaikan diri dengan pelbagai diameter aci.

Senario Aplikasi Industri:

1. Jentera Perindustrian Berat: Seperti penghancur, pengadun besar, dan penyemperit, memerlukan transmisi yang boleh dipercayai dan perlindungan keselamatan kecemasan.

2. Sistem Pengendalian Bahan: Digunakan dalam penghantar, win dan kren untuk kawalan beban yang tepat.

3. Peralatan Perlombongan: Berprestasi cemerlang dalam sistem penghantar perlombongan dan jentera penggalian dalam persekitaran yang melampau.

4. Sistem Tujahan Marin: Digunakan untuk menyambungkan enjin dan aci kipas, menyepadukan fungsi brek kecemasan untuk meningkatkan fleksibiliti dan keselamatan operasi.

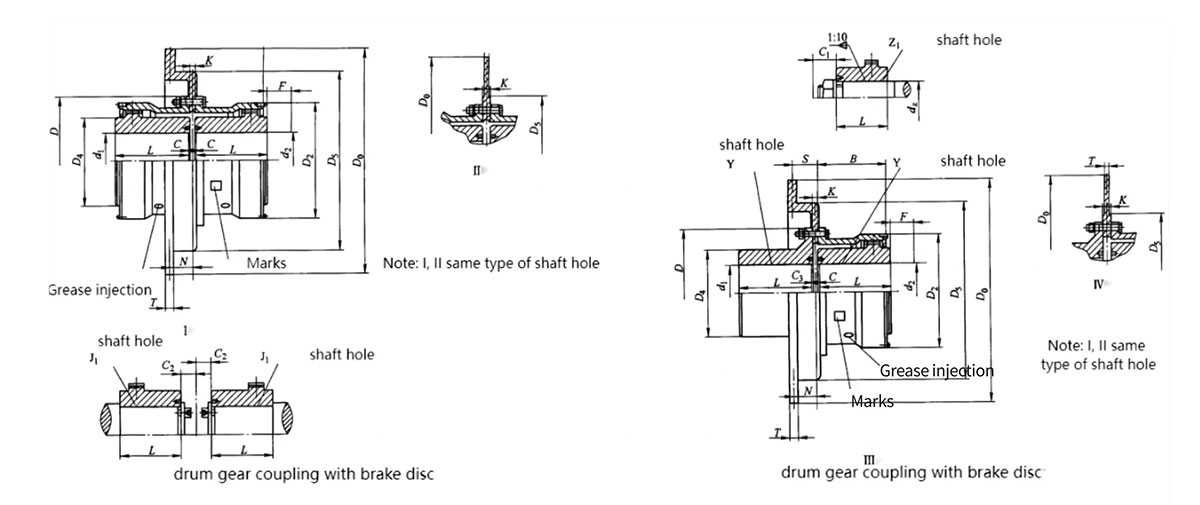

Ciri-ciri Reka Bentuk Struktur: Produk ini menggunakan struktur cakera brek jenis kartrij dan dilengkapi dengan port suntikan minyak khusus untuk penyelenggaraan pelinciran yang mudah tanpa membuka badan utama. Dimensi ketebalan, offset dan pemasangan cakera brek semuanya dikira dengan teliti untuk memastikan padanan yang tepat dengan model brek cakera yang berbeza.
