Pengenalan Gandingan

Lakaran:

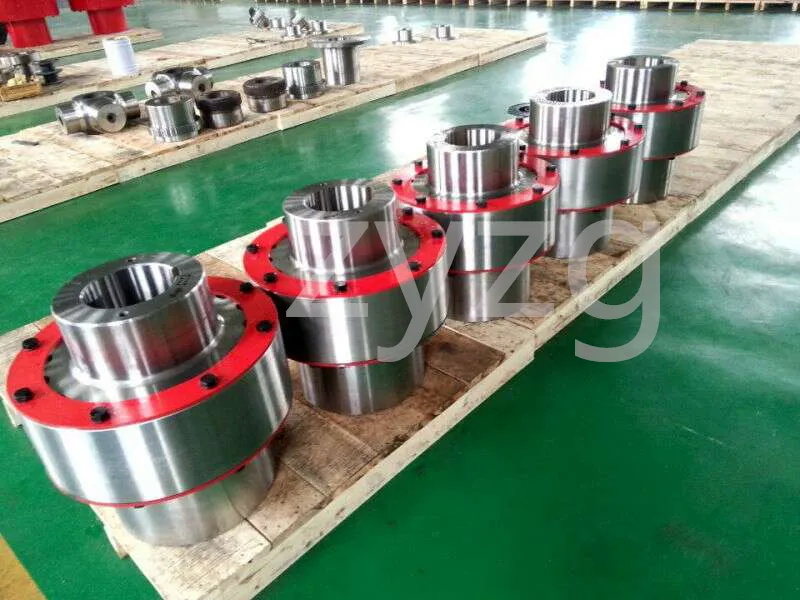

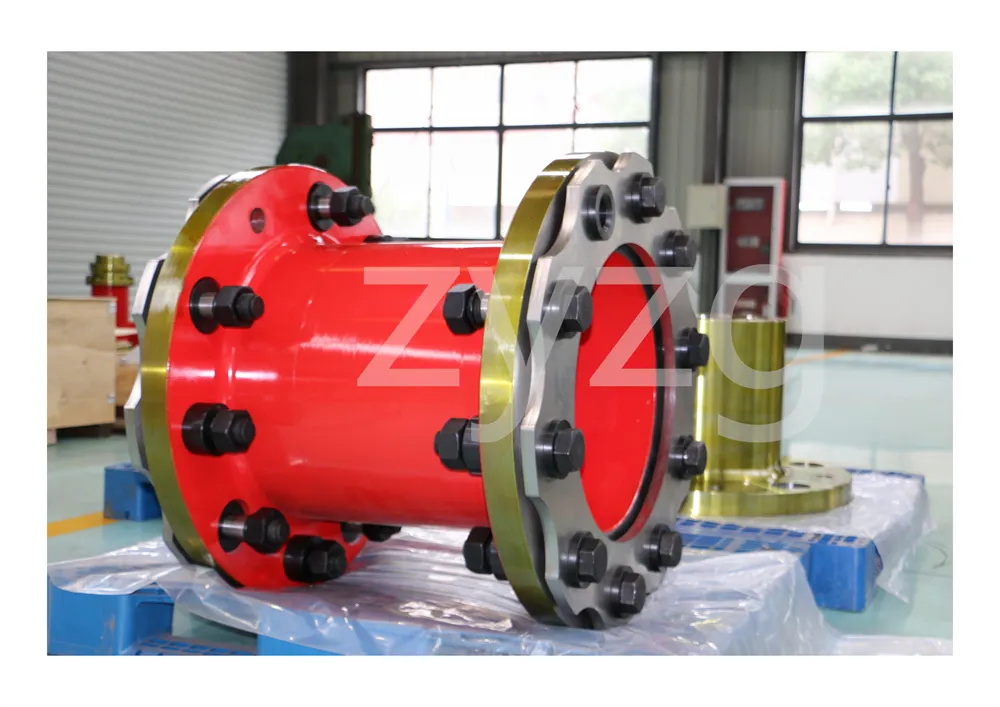

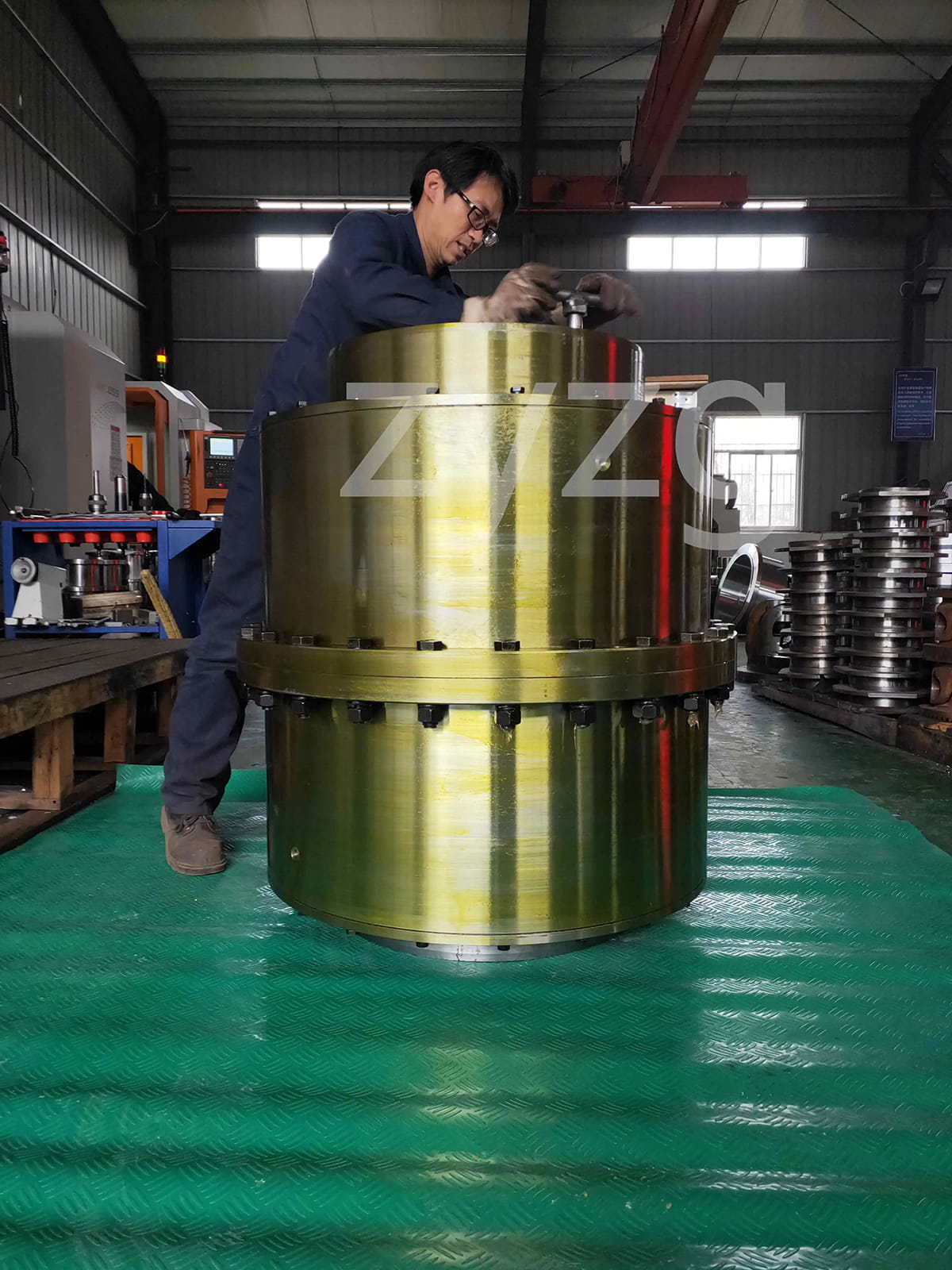

Gandingan ialah komponen mekanikal yang digunakan untuk menyambung dengan kukuh aci pemacu dan aci yang digerakkan dalam mekanisme yang berbeza untuk berputar bersama-sama dan menghantar gerakan dan tork. Kadangkala ia juga digunakan untuk menyambungkan aci ke bahagian lain (seperti gear, takal, dsb.). Ia selalunya terdiri daripada dua bahagian, masing-masing disambungkan dengan kunci atau padanan ketat, kemudian diikat pada dua bahagian hujungnya. gandingan boleh mengimbangi offset (termasuk sisihan paksi, sisihan jejari, sisihan sudut atau sisihan komprehensif) antara kedua-dua paksi disebabkan oleh pemasangan pembuatan yang tidak tepat, ubah bentuk atau pengembangan haba semasa operasi; Serta kusyen kejutan dan menyerap getaran.

Kebanyakan gandingan yang biasa digunakan telah diseragamkan atau dinormalkan, dan secara amnya, hanya pilihan jenis gandingan yang betul diperlukan untuk menentukan model dan saiz gandingan.Jika perlu, kapasiti beban pautan lemah yang mudah terjejas boleh diperiksa dan dikira; Apabila kelajuan tinggi, ia juga perlu untuk memeriksa daya emparan pada bahagian luar dan penyimpangan unsur elastik.

Jenis:

Gandingan boleh dibahagikan kepada gandingan tegar dan gandingan fleksibel dua kategori.

Gandingan tegar tidak mempunyai keupayaan untuk menampan dan mengimbangi anjakan relatif kedua-dua paksi, yang memerlukan kedua-dua paksi itu diselaraskan dengan ketat, tetapi gandingan jenis ini mempunyai struktur yang ringkas, kos pembuatan yang rendah, pemasangan dan pembongkaran yang mudah, dan penyelenggaraan yang mudah, yang boleh memastikan bahawa kedua-dua paksi itu mempunyai tork coupling yang neutral dan lebih besar yang digunakan secara meluas. gandingan.

Gandingan fleksibel juga boleh dibahagikan kepada gandingan fleksibel tidak elastik dan gandingan fleksibel dengan komponen elastik, jenis bekas hanya mempunyai keupayaan untuk mengimbangi anjakan relatif dua paksi, tetapi tidak boleh menampan pengurangan getaran, gandingan gelangsar biasa, gandingan gear, gandingan universal dan gandingan rantai; Jenis pengkompaunan yang kedua mengandungi kebolehan komponen keanjalan, sebagai tambahan kepada komponen anjal. paksi, ia juga mempunyai kesan penampan dan redaman, tetapi tork yang dihantar dihadkan oleh kekuatan komponen elastik, secara amnya kurang daripada gandingan fleksibel komponen tidak anjal.Biasa dengan gandingan pin lengan elastik, gandingan pin elastik, gandingan plum, gandingan tayar, gandingan spring ular dan gandingan spring.

Keperluan prestasi:

Mengikut keadaan kerja yang berbeza, gandingan harus mempunyai prestasi berikut:

(1) Mobiliti.Kebolehgerakan gandingan ialah keupayaan untuk mengimbangi anjakan relatif dua anggota berputar.Faktor-faktor seperti kesilapan pembuatan dan pemasangan antara komponen yang disambungkan, perubahan suhu semasa operasi dan ubah bentuk di bawah beban semuanya memerlukan kemudahalihan.Kemudahalihan mengimbangi atau melegakan beban tambahan antara aci, bearing, gandingan dan komponen lain yang disebabkan oleh lencongan relatif.

(2) penimbalan.Untuk keadaan beban biasa mula atau perubahan beban kerja, gandingan perlu mempunyai penimbal dan elemen anjal redaman untuk melindungi penggerak utama dan mesin kerja daripada kerosakan yang kurang atau tiada.

(3) Selamat, boleh dipercayai, dengan kekuatan dan hayat perkhidmatan yang mencukupi.

(4) Struktur mudah, pemasangan dan penyelenggaraan yang mudah.

Pilihan:

Pemilihan jenis gandingan Apabila memilih jenis gandingan, perkara berikut perlu dipertimbangkan. ① Saiz dan sifat tork penghantaran yang diperlukan, keperluan untuk fungsi penimbal dan pengurangan getaran, dan sama ada resonans mungkin. Anjakan relatif kedua-dua paksi disebabkan oleh ralat pembuatan dan pemasangan, pemuatan aci dan ubah bentuk pengembangan haba, dan tertib pemasangan relatif A antara komponen yang boleh dibenarkan, (3 susunan pergerakan relatif A antara komponen yang boleh dibenarkan, dalam susunan pergerakan relatif A antara komponen. pelarasan dan penyelenggaraan ruang operasi yang diperlukan.Untuk gandingan yang besar, ia sepatutnya boleh mencapai pembongkaran tanpa pergerakan paksi aci.
