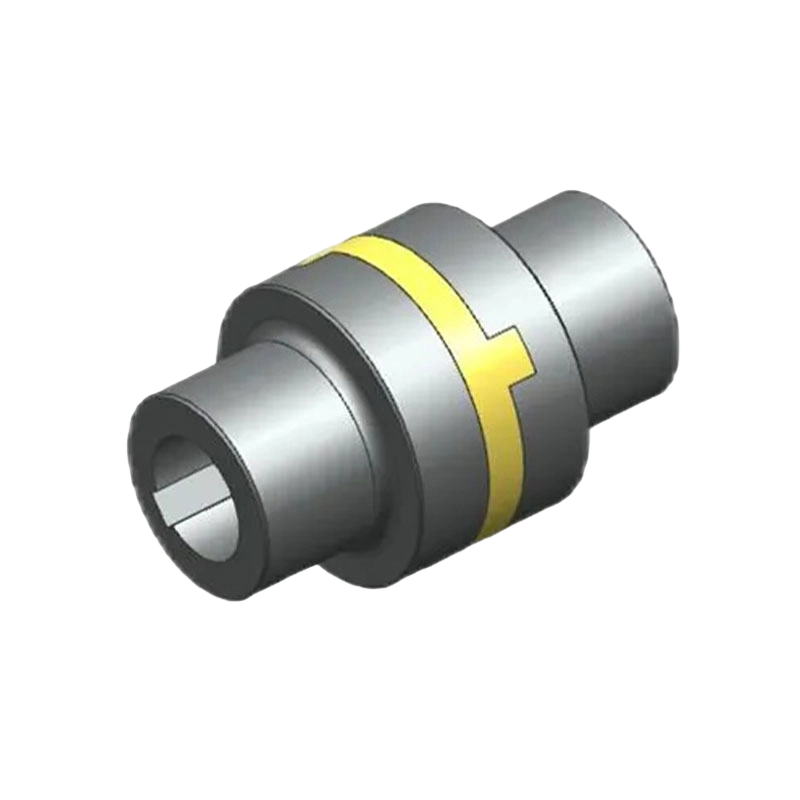

Gandingan peluncur silang jenis HJ (Q/YH 18033X-2018)
Gandingan Cross-Slider Jenis HJ (mematuhi piawaian Q/YH 18033X-2018) berjulat dari 120 N·m hingga 63,000 N·m dan digunakan secara meluas dalam pusat pemesinan CNC, automasi robotik, peralatan perubatan dan aeroangkasa—bidang dengan keperluan ketat untuk penentududukan dan kawalan pergerakan yang tepat.
Dengan strukturnya yang padat dan ringan serta rintangan kakisan yang sangat baik, gandingan ini bukan sahaja berkesan mengurangkan keperluan penyelenggaraan peralatan dan keperluan ruang tetapi juga meningkatkan kebolehpercayaan jangka panjang sistem mekanikal ketepatan di bawah keadaan operasi yang kompleks melalui proses pemasangan yang mudah dan operasi yang lancar.
- Parameter Produk
- Hantar Mesej
PARAMETER TEKNIKAL

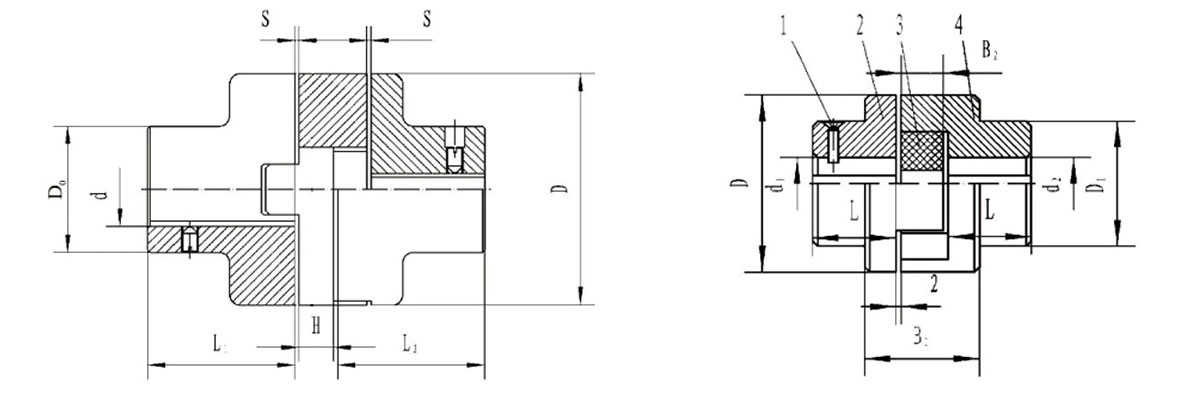

1、Skru 2、Gandingan separuh 3, Gelangsar 4, Gandingan separuh
Parameter asas dan dimensi utama gandingan slaid silang jenis HJ
| taip | Tork nominal Tn(N.m) | Kelajuan yang dibenarkan [n]r/min | Diameter lubang aci | D | D₁ | L | H | S | Momen inersia (kg·m²) | Mass /kg |
| HJ70 | 120 | 250 | 15-18 | 70 | 32 | 42 | 14 | 0.5 | 0.002 | 1.5 |
| HJ90 | 250 | 250 | 20-30 | 90 | 45 | 52 | 14 | 0.5 | 0.008 | 2.6 |
| HJ100 | 500 | 250 | 36-40 | 100 | 60 | 70 | 19 | 0.5 | 0.026 | 5.5 |
| HJ130 | 800 | 250 | 45-50 | 130 | 80 | 90 | 19 | 0.5 | 0.07 | 10 |
| HJ150 | 1250 | 250 | 55-60 | 150 | 95 | 112 | 19 | 0.5 | 0.14 | 15.5 |
| HJ170 | 2000 | 250 | 65-70 | 170 | 105 | 125 | 24 | 1 | 0.25 | 22.5 |
| HJ190 | 3200 | 250 | 75-80 | 190 | 110 | 140 | 29 | 1 | 0.5 | 31.5 |
| HJ210 | 5000 | 250 | 80-90 | 210 | 130 | 160 | 33 | 1 | 0.9 | 45 |
| HJ240 | 8000 | 250 | 95-100 | 240 | 140 | 180 | 33 | 1 | 1.6 | 59.5 |
| HJ260 | 9000 | 250 | 70-130 | 260 | 160 | 190 | 33 | 1 | 2 | 76 |
| HJ280 | 10000 | 100 | 80-120 | 280 | 170 | 200 | 33 | 1 | 3 | 94.3 |
| HJ300 | 13000 | 100 | 90-150 | 300 | 180 | 210 | 43 | 1 | 4.3 | 131 |
| HJ320 | 16000 | 100 | 130-140 | 320 | 190 | 220 | 43 | 1 | 5.7 | 145 |
| HJ340 | 20000 | 100 | 150 | 340 | 210 | 250 | 48 | 1 | 8.4 | 185 |
| HJ360 | 32500 | 100 | 110-170 | 360 | 240 | 280 | 48 | 1.5 | 19.2 | 223 |
| HJ400 | 38700 | 80 | 120-200 | 400 | 260 | 300 | 48 | 2 | 26.1 | 258 |
| HJ460 | 63000 | 70 | 150-220 | 460 | 300 | 350 | 58 | 2 | 62.9 | 390 |
