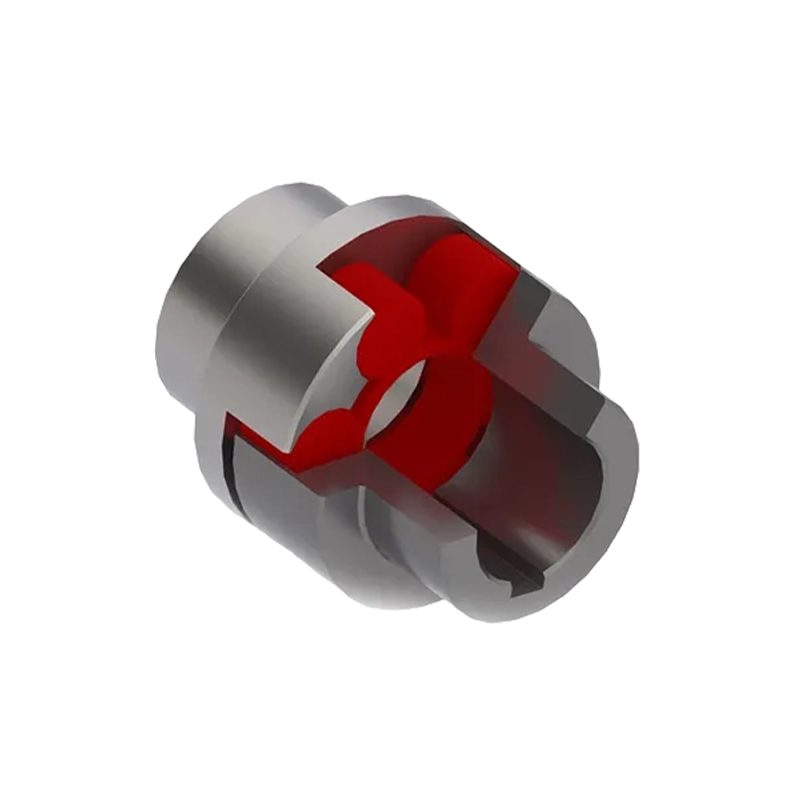

Gandingan elastik berbentuk plum jenis MCD (Q/YM 35013X-2018)
Gandingan elastik berbentuk bunga plum jenis MCD (mematuhi standard Q/YM 35013X-2018) mempunyai penyerapan kejutan, rintangan haus, dan prestasi penimbal, yang boleh mengurangkan kesan semasa penghantaran dengan berkesan. Kebolehsuaian persekitarannya juga sangat luas, dan ia boleh mengekalkan operasi yang stabil dalam julat suhu -30 ° C hingga 80 ° C. Dari segi parameter teknikal utama, siri MCD menyediakan ruang pemilihan yang hebat, dengan tork nominal antara 28 N · m hingga 14000 N · m, tork maksimum serta-merta yang mampu bertahan sehingga 25,000 N · 0,200 maksimum. r/min. Untuk menyesuaikan diri dengan pelbagai sistem aci mekanikal yang kompleks, ia menyokong diameter lubang aci dari 12mm hingga 160mm dan dilengkapi dengan elemen elastik dengan spesifikasi berbeza dari MT1 hingga MT14. Dengan prestasi penghantaran yang mantap, produk ini telah digunakan secara meluas dalam bidang perindustrian berat seperti peralatan metalurgi, jentera perlombongan, kejuruteraan penyenggaraan air, pengangkatan dan pengangkutan, jentera pembuatan kertas, dan kemudahan pelabuhan.
- Parameter Produk
- Hantar Mesej
PARAMETER TEKNIKAL

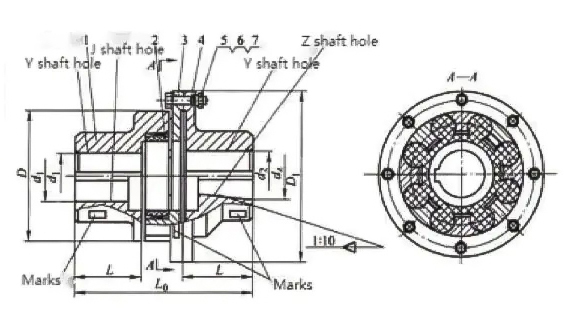

Parameter asas dan dimensi utama gandingan elastik quincunx MCD
| taip | Nominal tork Tn/N·m | maksimum tork Tmaks/N·m | dibenarkan kelajuan [n]/r.min⁻¹ | Diameter lubang aci d 1, d 2 ,d z | L | L₀ | D | D₁ | anjal unsur taip | Mass m/kg | sekejap inersia I/kg•m² |
| MCD1 | 28 | 50 | 8500 | 12,14,15,18,19,20,22,24,25 | 35 | 92 | 50 | 90 | MT1 | 1.206 | 0.00082 |
| MCD2 | 50 | 100 | 7600 | 16,18,19,20,22,24,25,28,30 | 38 | 101.5 | 60 | 100 | MT2 | 1.648 | 0.0014 |
| MCD3 | 112 | 200 | 6900 | 20,22,24,25,28,30,32 | 40 | 110 | 70 | 110 | MT3 | 2.357 | 0.0024 |
| MCD4 | 160 | 288 | 6200 | 22,24,25,28,30,32,35,38,40 | 45 | 122 | 85 | 125 | MT4 | 3.556 | 0.005 |
| MCD5 | 355 | 640 | 5000 | 25,28,30,32,35,38,40,42,45 | 50 | 138.5 | 105 | 150 | MT5 | 6.361 | 0.0135 |
| MCD6 | 450 | 810 | 4100 | 30,32,35,38,40,42,45,48 | 55 | 155 | 125 | 185 | MT6 | 10.768 | 0.0329 |
| MCD7 | 710 | 1280 | 3700 | 35*,38*,40*,42*,45,48,50,55 | 60 | 172 | 145 | 205 | MT7 | 15.302 | 0.0581 |
| MCD8 | 1250 | 2250 | 3100 | 45*,48*,50,55,56,60,63,65 | 70 | 195 | 168 | 240 | MT8 | 22.717 | 0.1175 |
| MCD9 | 2000 | 3600 | 2800 | 55*,56*,60,63,65,70,71,75,80 | 80 | 224 | 198 | 270 | MT9 | 34.439 | 0.233 |
| MCD10 | 3150 | 5670 | 2500 | 60*,63*,65*,70,71,75,80,85,90,95,100 | 90 | 248 | 228 | 305 | MT10 | 51.358 | 0.459 |
| MCD11 | 5000 | 9000 | 2200 | 70,71*,75*,80*,85*,90,95,100,110,120 | 100 | 284 | 258 | 350 | MT11 | 81.302 | 0.977 |
| MCD12 | 7100 | 12780 | 1900 | 80*,85*,90*,95*,100,110,120,125,130 | 115 | 321 | 298 | 400 | MT12 | 115.53 | 1.751 |
| MCD13 | 12500 | 22500 | 1600 | 90*,95*,100*,110*,120*,125*,130,140,150 | 125 | 348 | 358 | 460 | MT13 | 161.79 | 3.366 |
| MCD14 | 14000 | 25200 | 1500 | 100*,110*,120*,125*,130*,140,150,160 | 135 | 358 | 400 | 500 | MT14 | 196.3 | 4.867 |
Nota:
1. Jisim dan momen inersia adalah nilai anggaran yang dikira mengikut bahan keluli tuang dan lubang aci terbesar
2. Diameter lubang aci dengan*boleh digunakan untuk lubang aci jenis Z, jika mengikut panjang lubang aci GB/T3852, berunding dengan pengilang.
