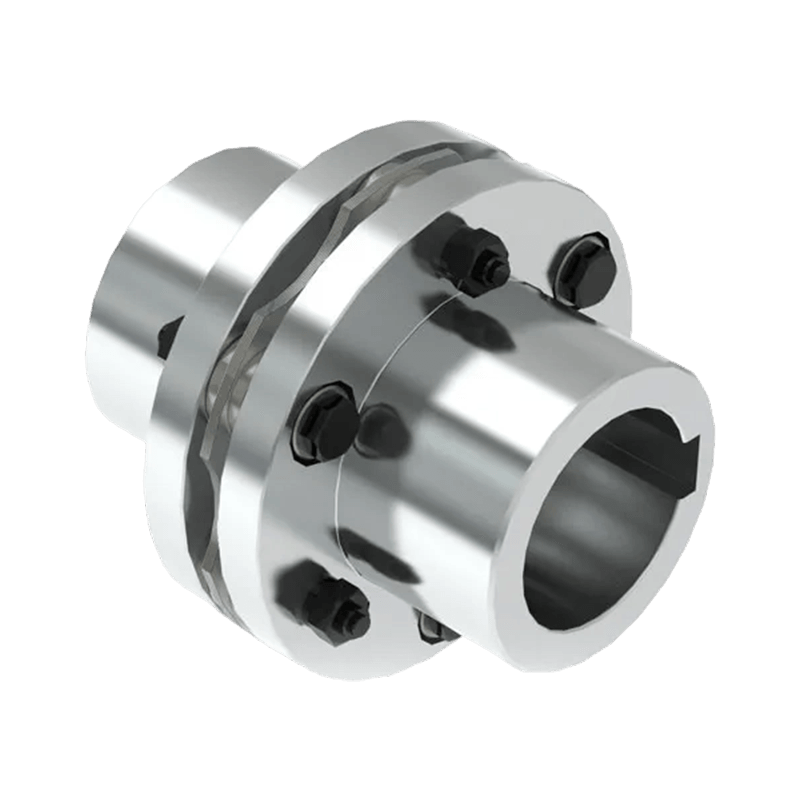

Gandingan diafragma elastik jenis tunggal DMA
Sambungan Kunci Jenis DMB Gandingan Diafragma Elastik Jenis Tunggal (Q/YP 22004X-2018) ialah komponen penghantaran elastik logam berprestasi tinggi yang direka untuk sistem pemindahan tork ketepatan. Ia mengguna pakai struktur diafragma tunggal digabungkan dengan reka bentuk sambungan utama, membolehkan penghantaran tork yang boleh dipercayai sambil mengimbangi secara berkesan ketidakjajaran paksi, sudut dan jejarian terhad melalui ubah bentuk anjal diafragma logam berkekuatan tinggi. Struktur ini memastikan ketegaran kilasan yang tinggi dan prestasi dinamik yang stabil di bawah keadaan operasi berkelajuan tinggi.
Dengan strukturnya yang padat, ciri penghantaran sifar tindak balas, dan operasi tanpa pelinciran, gandingan DMB sangat sesuai untuk bidang perindustrian yang memerlukan ketepatan dan kebolehpercayaan tinggi, seperti sistem servo, jentera ketepatan, peralatan metalurgi dan sistem penghantaran kuasa. Reka bentuk teguhnya meningkatkan kestabilan operasi sambil mengurangkan keperluan penyelenggaraan dan meningkatkan hayat perkhidmatan jangka panjang.
- Parameter Produk
- Hantar Mesej
PARAMETER TEKNIKAL

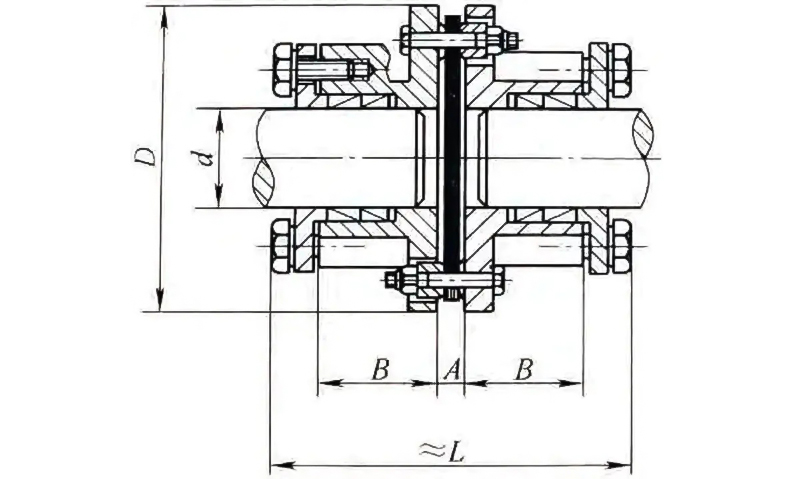

Parameter asas dan dimensi utama gandingan diafragma MPJ dengan aci perantaraan
| taip | lubang diameter d | D/mm | L/mm | A/mm | B/mm | Mass /kg | dibenarkan kelajuan [n]/(r.min) | Nominal tork T/N·m | dibenarkan pampasan | |
| Sudut/(°) | Axel/mm | |||||||||
| 1 | 8-22 | 68 | 90 | 6.1 | 26 | 0.85 | 20000 | 33 | 1 | ±0.8 |
| 2 | 10-32 | 82 | 95 | 6.6 | 26 | 1.2 | 20000 | 90 | 1 | ±1.0 |
| 3 | 10-35 | 93 | 110 | 8.4 | 29 | 1.7 | 18000 | 173 | 1 | ±1.2 |
| 4 | 10-42 | 104 | 124 | 11.2 | 34 | 2.7 | 15000 | 245 | 1 | ±1.4 |
| 5 | 15-50 | 126 | 152 | 11.7 | 42 | 6.5 | 13000 | 420 | 1 | ±1.6 |
| 6 | 15-60 | 148 | 160 | 11.7 | 48 | 8.9 | 12000 | 772 | 1 | ±1.8 |
| 7 | 20-70 | 168 | 200 | 16.8 | 58 | 15.8 | 10000 | 1270 | 1 | ±2.5 |
