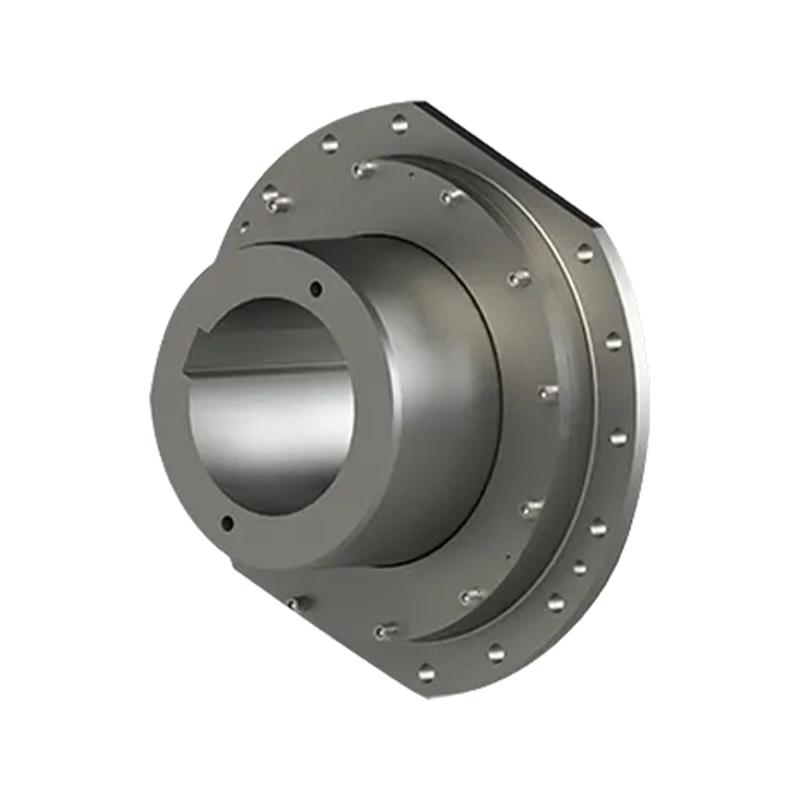

QGC jenis involute spline gandingan gandingan roller sfera (Q/YJ16029X-2018)

Gandingan penggelek sfera spline jenis QGC (mematuhi standard Q/YJ16029X-2018) menggabungkan penggelek sfera dengan spline involute dan digunakan secara meluas dalam kren, metalurgi, perlombongan, dan peralatan pelabuhan untuk menyambungkan dram dan pengurang. Gandingan ini mempamerkan kapasiti galas beban yang sangat baik, dengan julat tork nominal 4 kN·m hingga 900 kN·m dan daya jejari yang dibenarkan 16.5 kN hingga 520 kN. Berbanding dengan gandingan gear tradisional, kapasiti galas bebannya meningkat kira-kira 30%, mudah mengendalikan keadaan permulaan dan hentaman yang kerap. Terima kasih kepada sentuhan sfera antara penggelek dan gerek, ia mempunyai keupayaan pampasan anjakan sudut sehingga 1.5°, secara berkesan mengimbangi ralat pemasangan dan ubah bentuk bingkai, bertindak sebagai elemen penjajaran sendiri, dengan itu mengurangkan dengan ketara momen lentur tambahan pada aci keluaran pengurang dan meminimumkan risiko keletihan aci. Di samping itu, produk ini mempunyai struktur padat, penghantaran lancar, hingar rendah, dan dilengkapi dengan struktur anti-detachment, sistem pengedap dan penunjuk haus. Sambil memastikan keselamatan penghantaran tugas berat, ia sangat memudahkan pemantauan keadaan dan pembongkaran dan penyelenggaraan bahagian, menjadikannya pilihan ideal untuk peralatan berat untuk mencapai susun atur yang padat dan operasi yang cekap.
