QGCA jenis lubang aci silinder gandingan gandingan penggelek sfera (Q/YJ 16030X-2018)

Name: QGCA jenis lubang aci silinder gandingan gandingan penggelek sfera (Q/YJ 16030X-2018)
Rating: 5 (99 reviews)

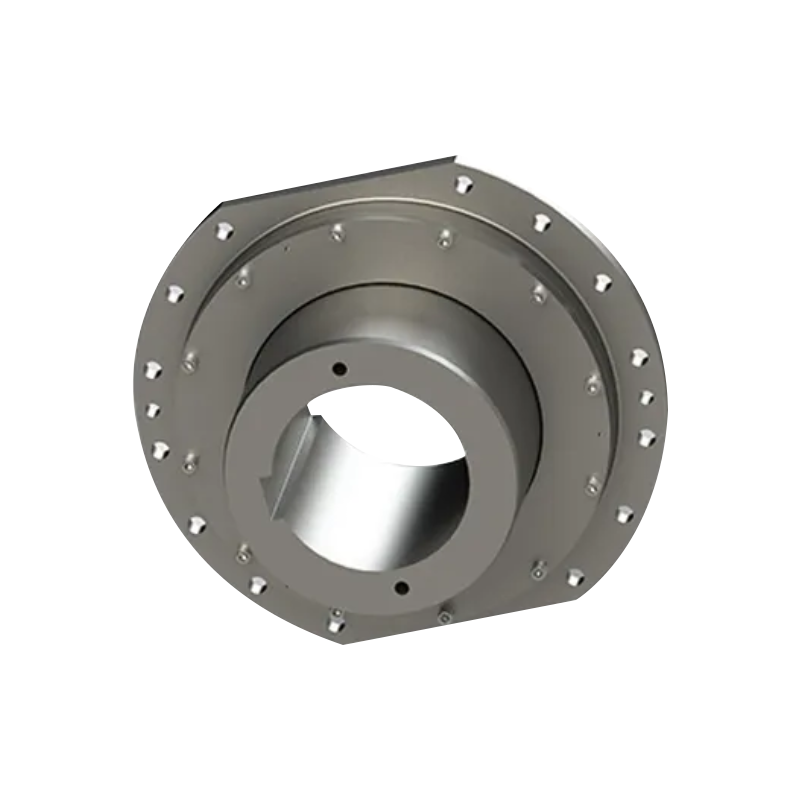

Gandingan penggelek sfera gerek silinder jenis QGCA (mematuhi standard Q/YJ 16030X-2018) mempunyai lubang aci silinder dan penggelek sfera, sangat memudahkan proses pemesinan dan pemasangan sambil mengekalkan serba boleh yang tinggi. Produk ini mempamerkan kapasiti galas beban yang sangat kuat, dengan julat tork nominal 4kN·m hingga 900kN·m dan daya jejarian maksimum yang dibenarkan sebanyak 520kN. Berbanding dengan gandingan gear tradisional, ia menawarkan kira-kira 30% peningkatan prestasi, mencukupi untuk menangani impak yang teruk dan keadaan mula-henti yang kerap dalam julat operasi M3-M8. Terima kasih kepada reka bentuk sentuhan sfera antara penggelek dan gerek, ia bukan sahaja mempunyai keupayaan pampasan anjakan sudut automatik sehingga 1.5°, menyerap tegasan dengan berkesan yang disebabkan oleh ralat pemasangan dan ubah bentuk bingkai, tetapi juga bertindak serupa dengan galas penjajaran sendiri, mengurangkan dengan ketara momen lentur tambahan aci keluaran pengurang, dengan itu melindungi sistem fagueti aci keluaran. Tambahan pula, gandingan ini mempunyai struktur yang padat dan beroperasi dengan lancar dan senyap. Digabungkan dengan penunjuk haus terbina dalam, ia menyediakan sokongan teknikal yang ideal untuk susun atur yang cekap dan pemantauan keadaan mudah bagi jentera berat dalam ruang terkurung.

Hubungi Kami

Muat Turun PDF

PRAV: Gandingan rantai penggelek LC (Q/YL 17031X-2018)
SETERUSNYA: QGC jenis involute spline gandingan gandingan roller sfera (Q/YJ16029X-2018)

Parameter Produk

Hantar Mesej

PARAMETER TEKNIKAL

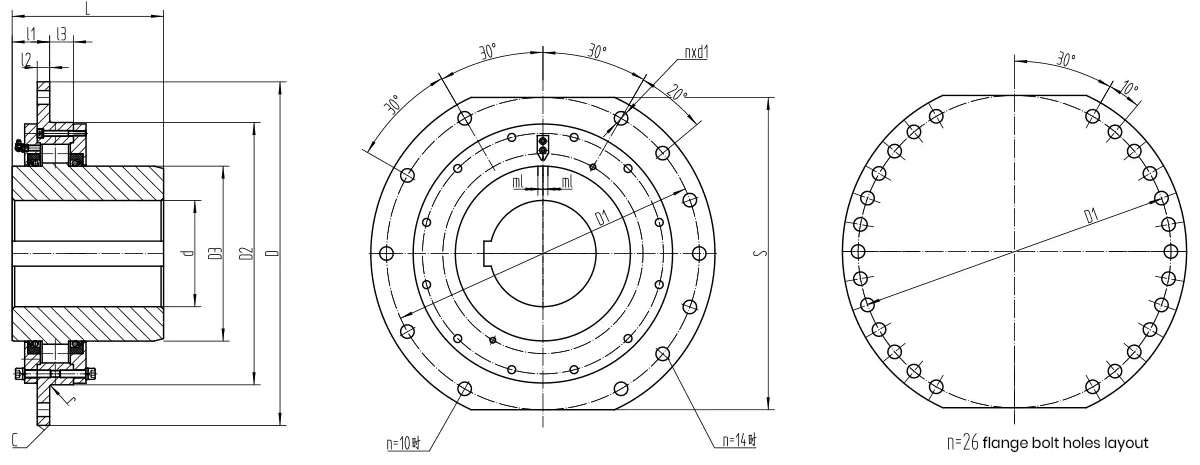

Parameter asas dan dimensi utama gandingan lubang aci silinder QGCA gandingan penggelek sfera

taip	Nominal tork Tn/kN·m	dibenarkan Jejari daya/KN	d (H7)	L	D	D₁	D₂	D₃	n×d₁	S	l₁	l₂	l₃	r	c	pakai skala/ml	sekejap inersia /kg·m²	Mass m/kg

QGCA1	5	16.5	40,42,45,48	84	250	220	160	85	10×Φ14	220	42	12	24	2	1.6	4	0.065	12.8
			50,55
QGCA2	7.1	18.5	45,48,50,55	84	280	250	180	90	10×Φ14	250	42	12	24	2.5	1.6	4	0.102	16.1
			60	107											2			15.9
QGCA3	9	20	48,50,55	84	320	280	200	95	10×Φ18	280	45	15	25	2.5	1.6	4	0.193	21.9
			60,65	107											2			21.8
QGCA4	14	25	60,65,70,75	107	340	300	220	130	10×Φ18	300	45	15	25	2.5	2	4	0.278	29.8
			80,85	132										2.5				29.5
QGCA5	18	35	70,75	107	360	320	240	150	10×Φ18	320	45	15	25		2	6	0.369	35
			80,85,90,95	132										3	2.5			36.5
QGCA6	22.4	38.5	80,85,90,95	132	380	340	260	160	10×Φ18	340	45	15	25	3	2.5	6	0.496	43.3
			100,110	167										3				43.7
QGCA7	28	42	90,85,90,95	132	400	360	280	170	10×Φ18	360	47	15	33		2.5	6	0.654	53
			100,110,120	167										3				52
QGCA8	35.5	49	100,110,120	167	420	380	310	200	10×Φ18	390	47	15	33		2.5	6	0.96	69
			130,140	202										3	3			67
QGCA9	50	70	100,110,120	167	450	400	340	230	10×Φ22	400	52	20	28	3	2.5	6	1.45	89
			130,140,150	202											3			88.5
QGCA10	100	120	130,140,150	202	550	500	420	280	10×Φ22	500	60	20	38	3	3	8	3.81	156
			160,170,180	242														151
QGCA11	160	140	160,170,180	242	580	530	450	300	14×Φ22	530	60	20	38	3	3	8	4.932	184
			190,200	282											4			181
QGCA12	224	170	190,200,220	282	650	600	530	360	14×Φ22	580	65	25	33	3	4	8	9.09	267
			240,250	330														247
QGCA13	355	300	200,220	282	680	630	560	400	26×Φ22	600	65	25	35	4	4	8	12.1	319
			240,250,260	330														311
QGCA14	500	340	240,250,260	330	710	660	600	440	26×Φ26	640	82	35	43	4	4	8	18.2	403
			280,300	380											5			394
QGCA15	630	380	240,250,260	330	780	730	670	500	26×Φ26	700	82	35	43	4	4	8	29.4	544
			280,300,320	380											5			560
QGCA16	710	450	280,300,320	380	850	800	730	550	26×Φ26	760	82	35	43	4	5	8	44	693
			340,360,390	450											6			664

Nota:

1. Jika diameter d dan panjang L lubang aci berada di luar julat yang disenaraikan dalam jadual, ia boleh dipersetujui dengan pengeluar.
2. Momen inersia dan jisim adalah anggaran yang dikira mengikut diameter minimum lubang aci.
